Dialight Dialco 745-0007

Van mijn collega heb ik gekregen: 6 stuks Dialight Dialco 745-0007 intelligente LED displays.

Dit zijn 7 segment LED Displays met ingebouwde decoder/driver.
Dit display kan de hexadecimale waarden 0 t/m F aangeven.

745-0007

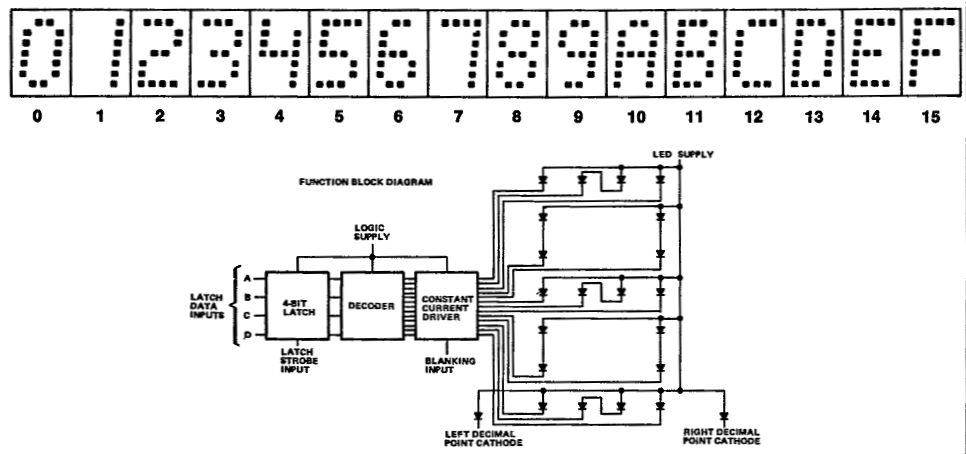

Weergave en interne opbouw

745-0007

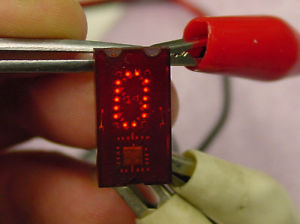

Weergave van '0' (Plaatje geleend van eBay)

Voorbeeld Arduino code voor de weergave van 0-F.
D0-3 zitten verbonden met Arduino pin 0-3.
Strobe en Blanking zijn verbonden met de GND.

  1. // Dialco 745-0007 Simple Test Programm
  2. // Display 0-F
  3. // Jos van Dijken - 19-JAN-2014
  4.
  5. void setup()
  6. {
  7.   DDRD = 0b11111111;
  8. }
  9.
  10. void loop()
  11. {
  12.   for(int a=0;a<16;a++)
  13.   {
  14.     PORTD = a;
  15.     delay(500);
  16.   }
  17. }

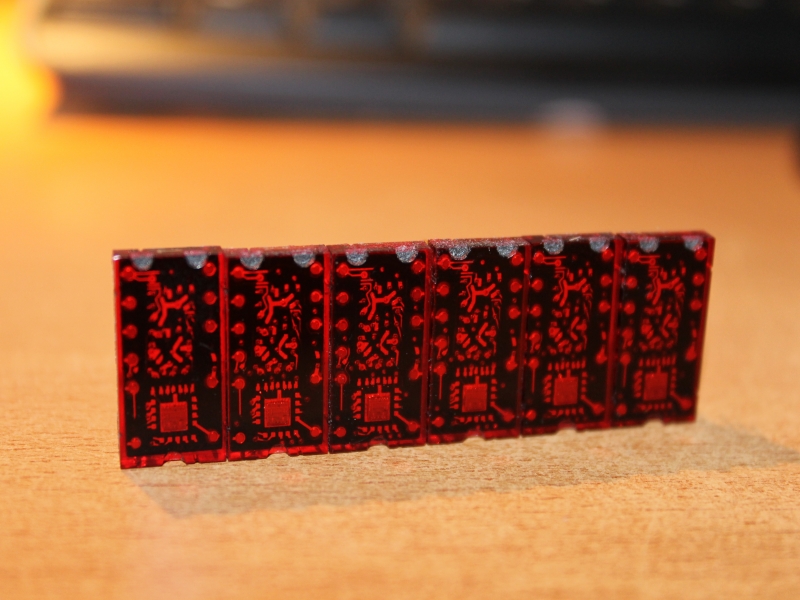

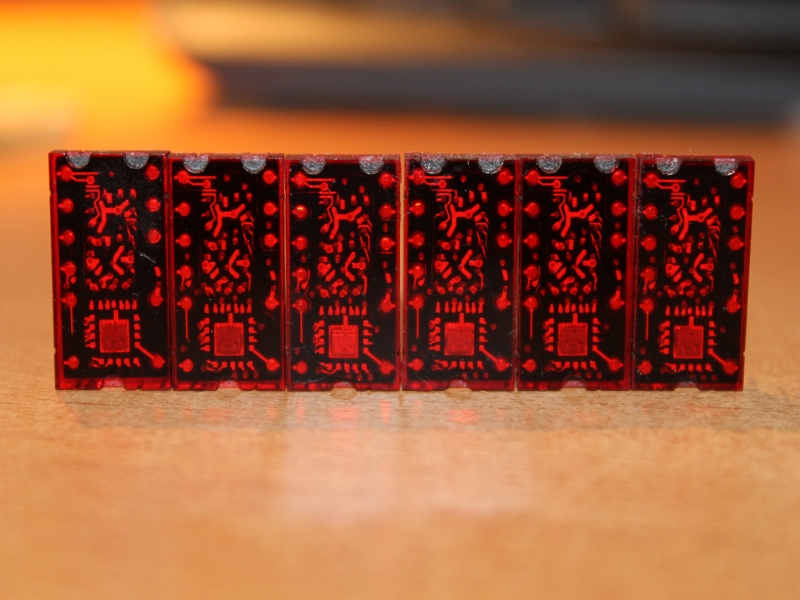

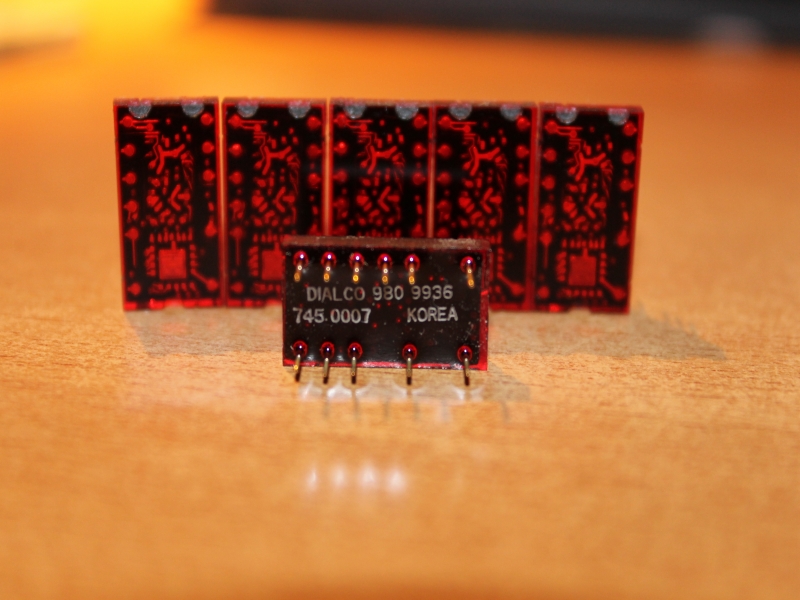

Foto's:

Filmpjes:

Filmpje 1: Youtube

Downloads:

Datasheet Dialight Dialco 745-0007



Reacties:
Er zijn nog geen reacties op deze pagina.
