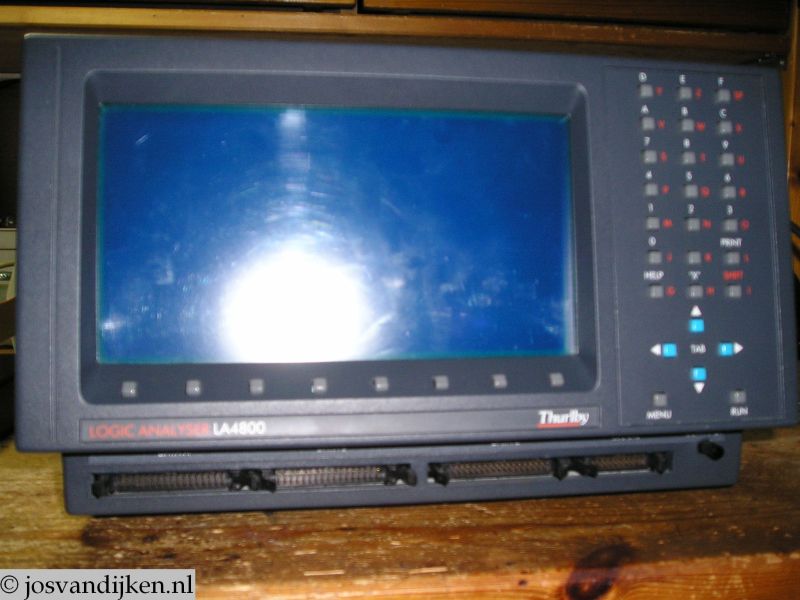

Thurlby Thandar LA4800

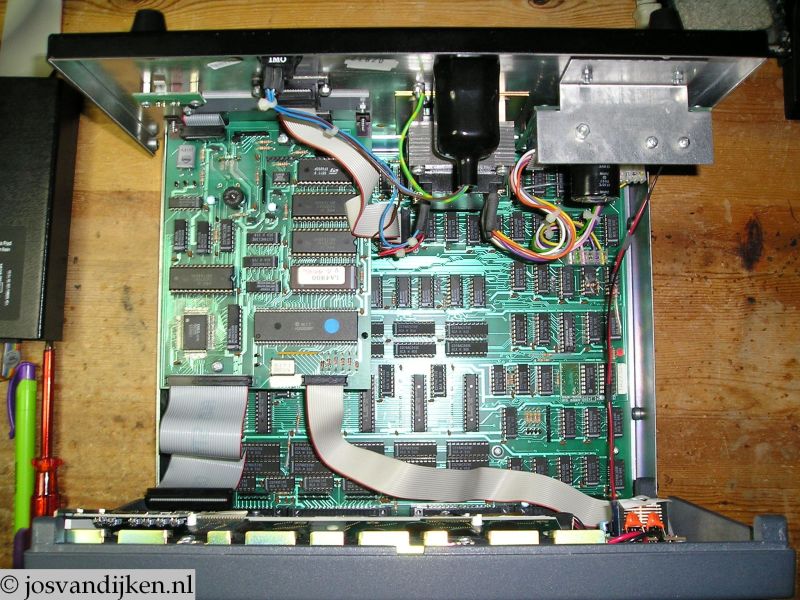

Deze Logic Analyzer heb ik gekocht met een defect: Hij startte niet meer op.
Het defect bleek een beschadigd printspoor onder de backup-accu te zijn.
De backup accu is momenteel verwijderd.
Na reparatie van het printspoor werkte de Logic Analyzer weer.

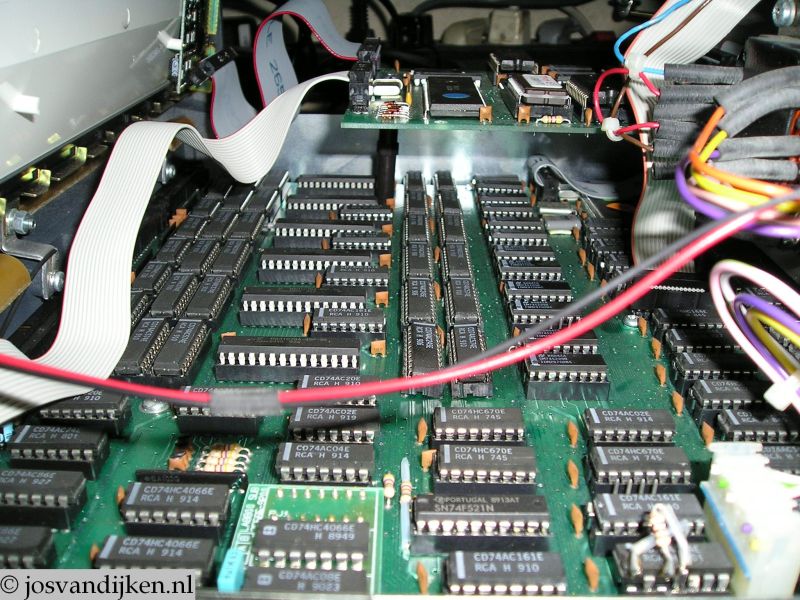

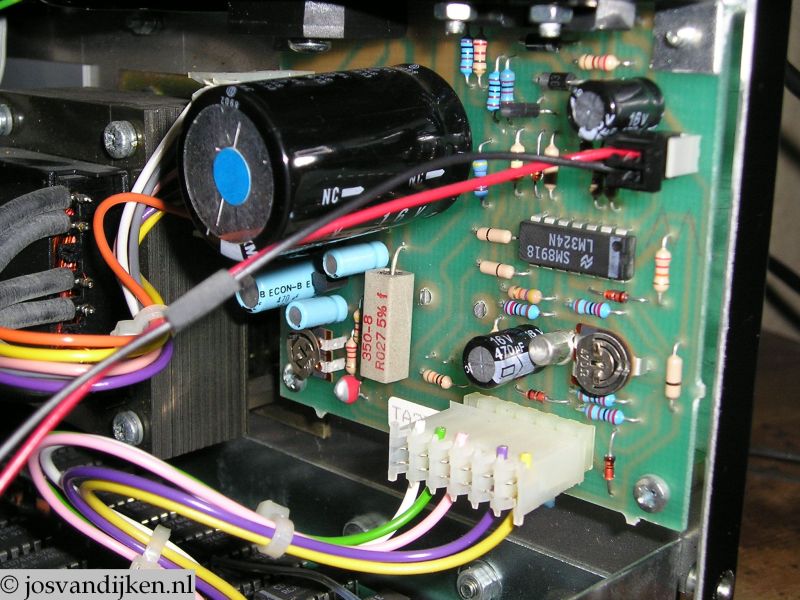

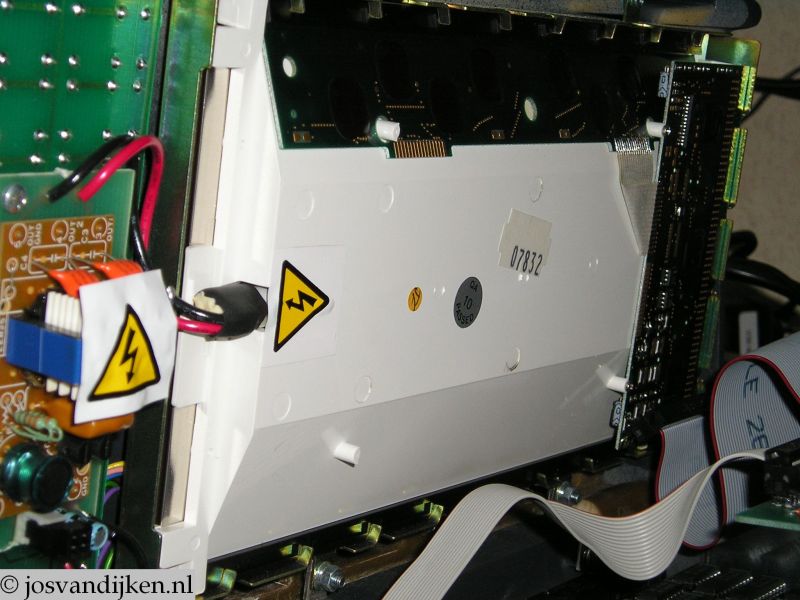

Om de werking voor de komende jaren ook te garanderen heb ik in de voeding preventief alle elco's vervangen.

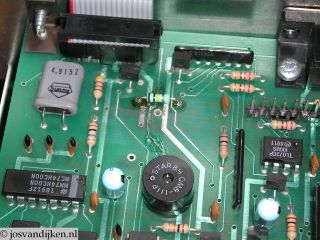

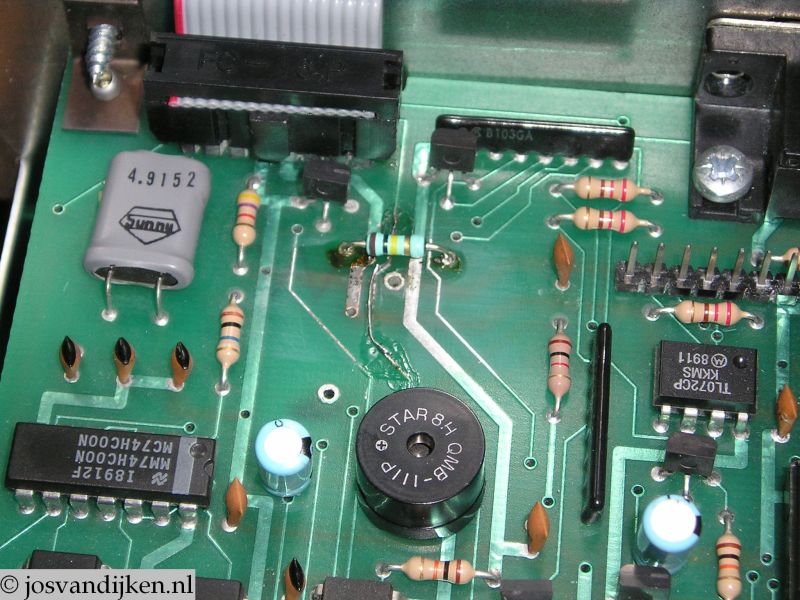

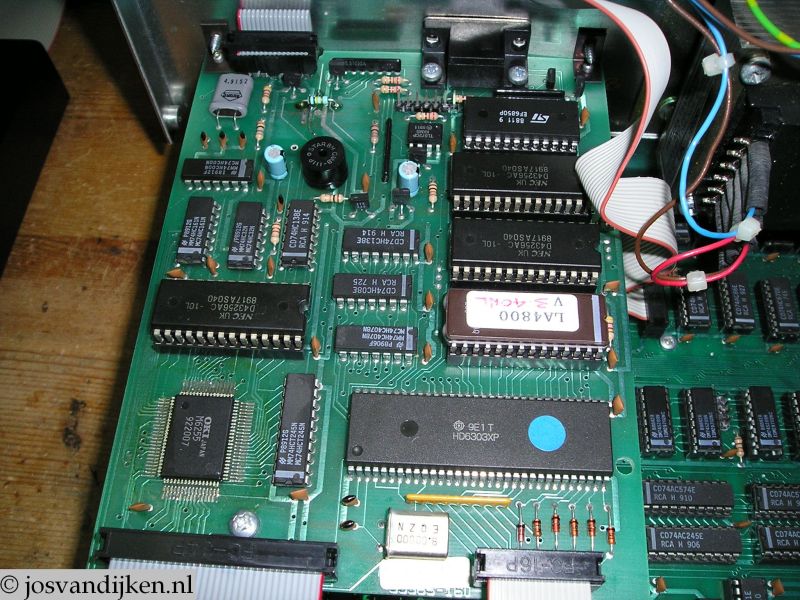

Duidelijk te zien: Het defecte spoortje.
Op de lege plek tussen de weerstand en de buzzer hoort een accu.

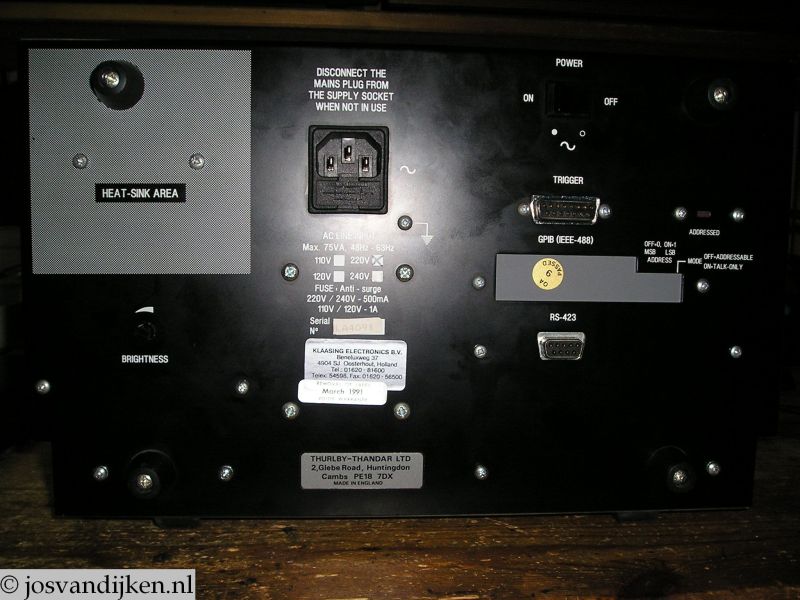

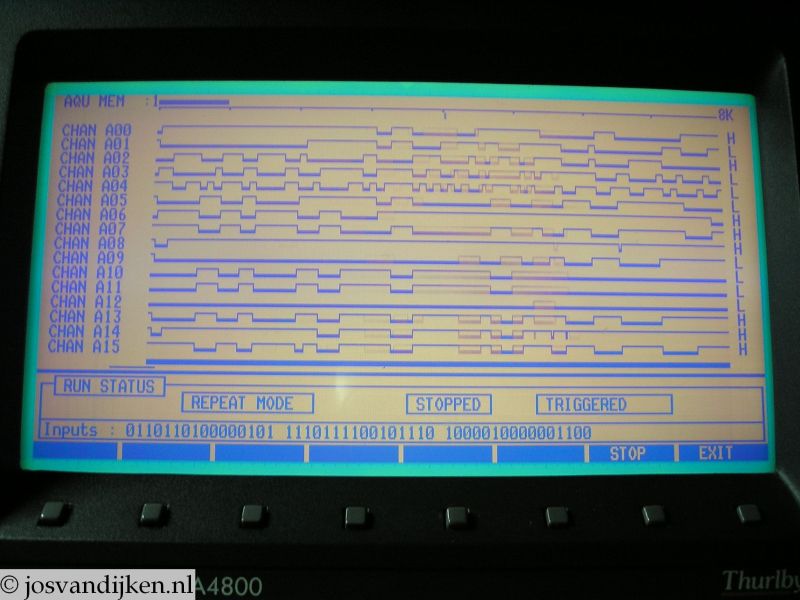

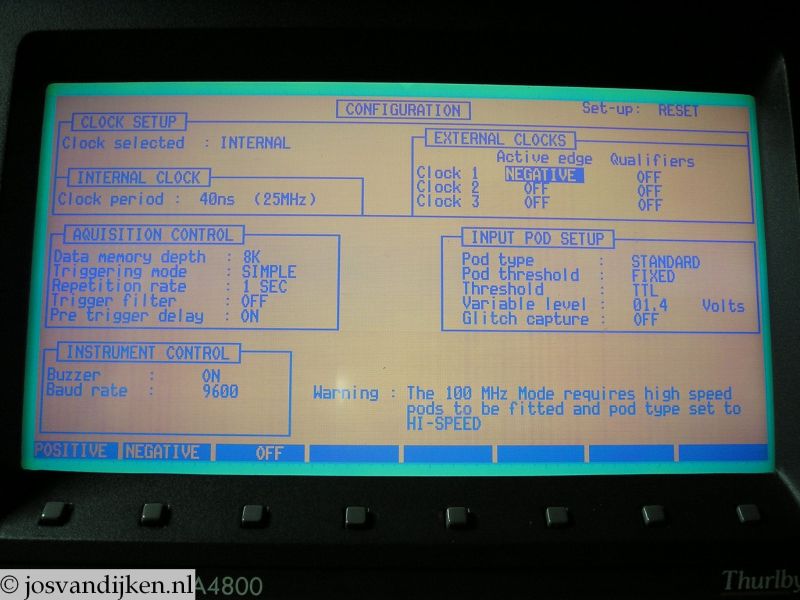

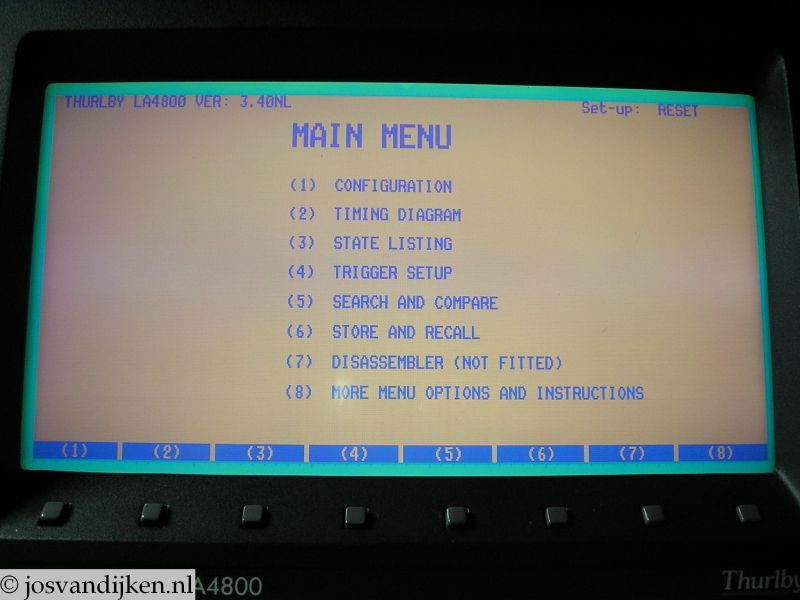

Wat screenshots:
Bijbehorende pod's:

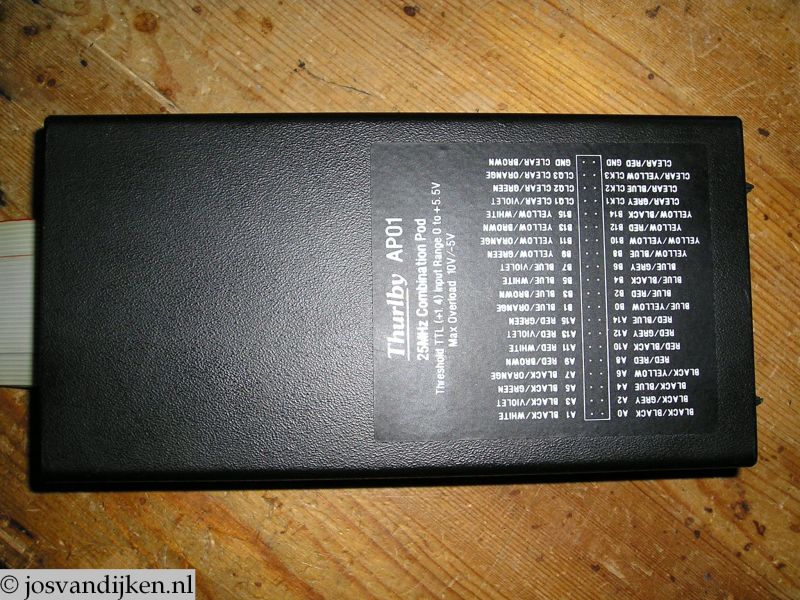

- AP01 (25MHz combination pod)

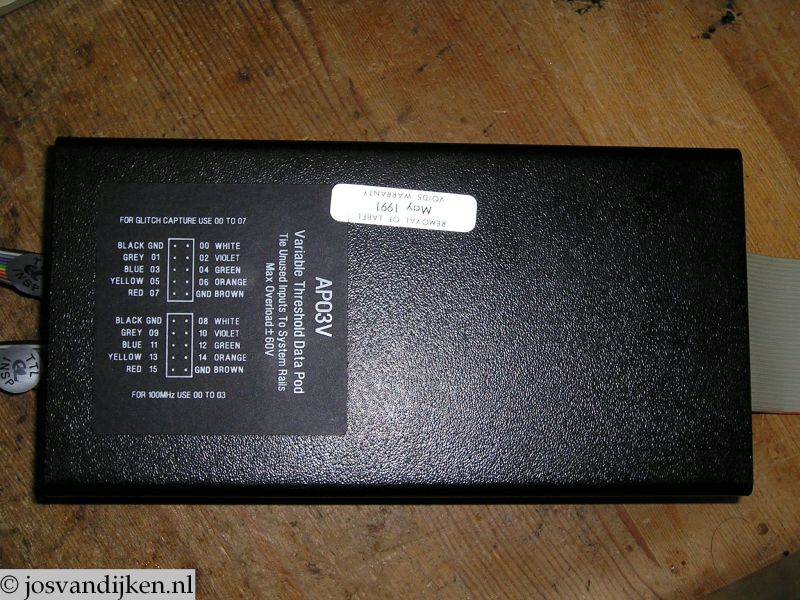

- AP03V (Variable threshold data pod)

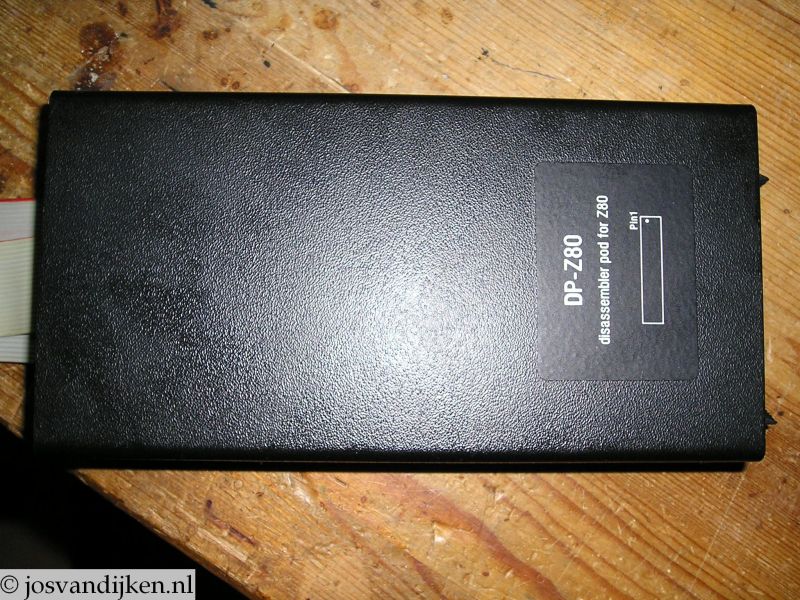

- DP-Z80 (Disassembler pod for Z-80)
Downloads:
Reacties: Daan - 07-01-2013 22:00 Geachte, Ik heb het zelfde toestel. Echter beschik ik niet over de clocks aansluiting. Ik had graag een SPI connectie nagekeken maar wegens het synchroon werken moet de LA met een externe clock getriggerd worden. Zou u mij hieromtrent wat meer informatie kunnen geven? Mvg,Daan
