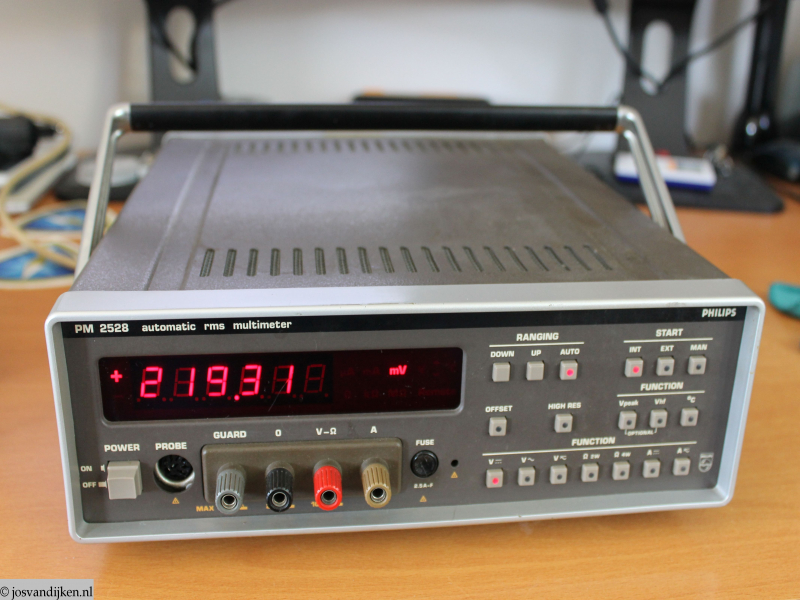

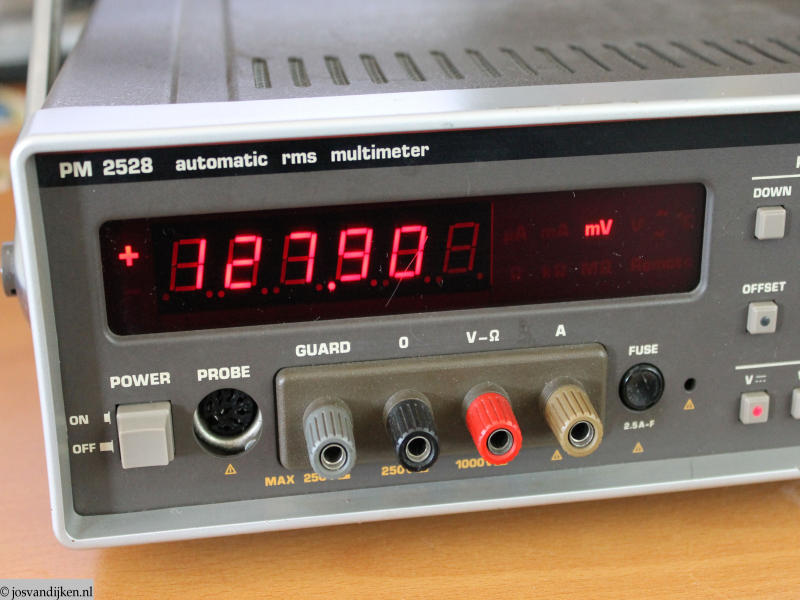

Philips PM2528


Specificaties:

PM2528/02 (9447 025 28021)


Aanwezige modules:

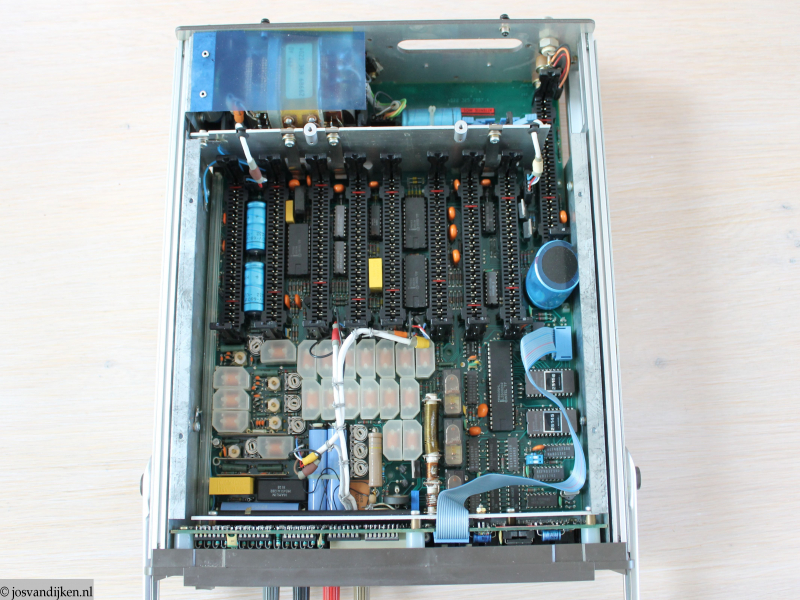

MOTHERBOARD N1 (4022 325 7907.4)
MOTHERBOARD N1 (4022 325 7907.4)

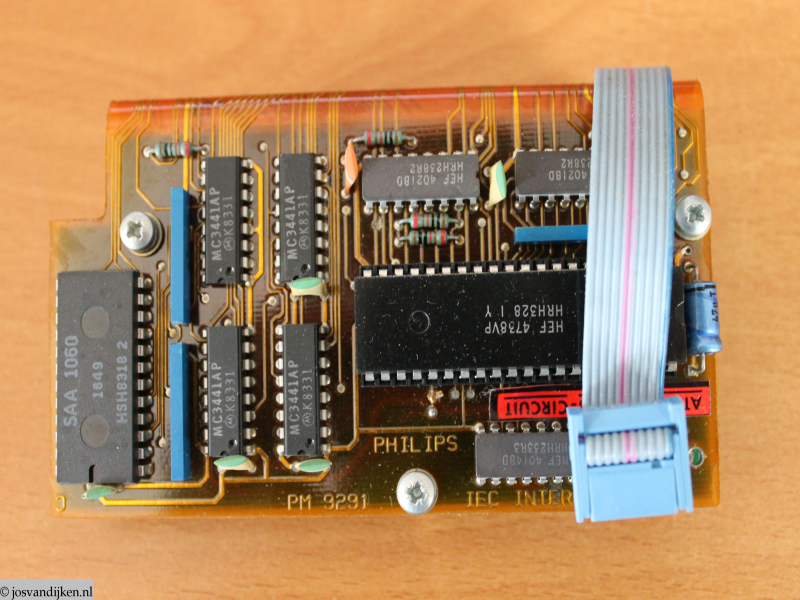

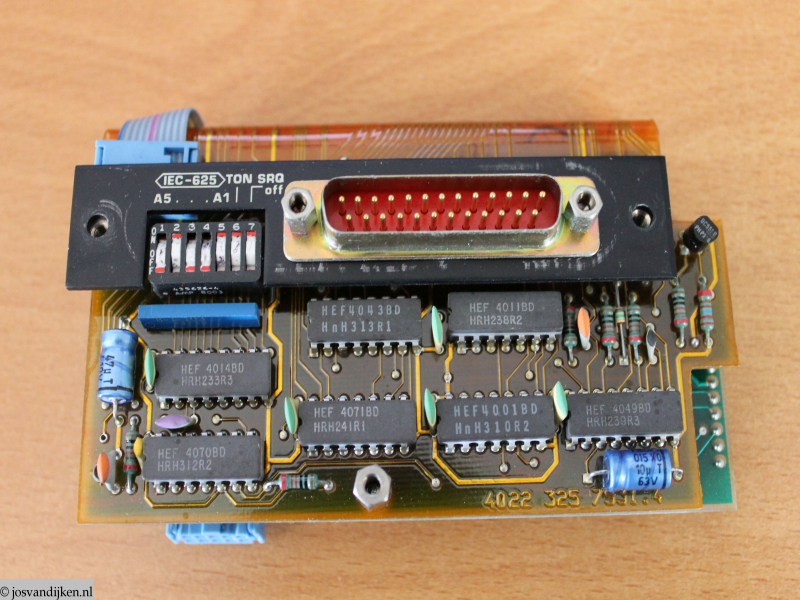

IEC INTERFACE PM9291(4022 325 7931.4) (Front)
IEC INTERFACE PM9291(4022 325 7931.4) (Front)

IEC INTERFACE PM9291(4022 325 7931.4) (Back)
IEC INTERFACE PM9291(4022 325 7931.4) (Back)

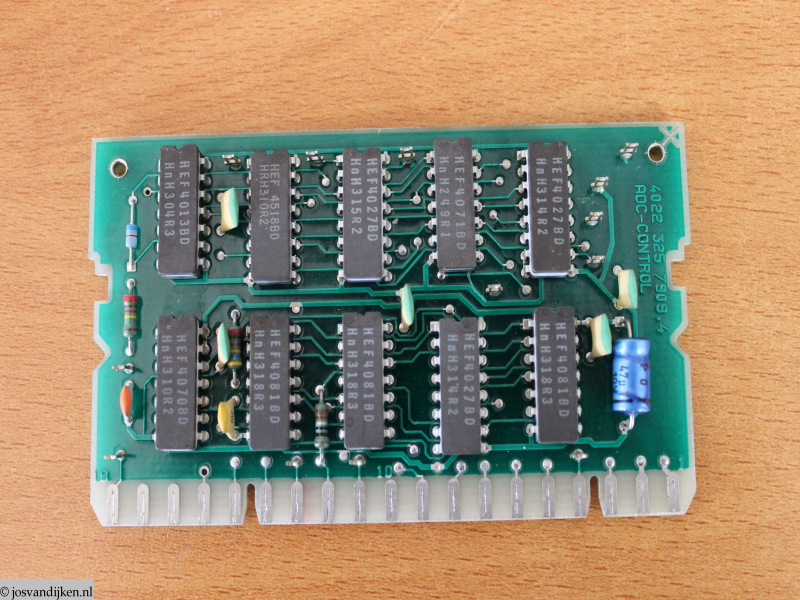

ADC CONTROL N20 (4022 325 7909.4)
ADC CONTROL N20 (4022 325 7909.4)

ADC ANALOG N21 (4022 325 7911.3)
ADC ANALOG N21 (4022 325 7911.3)

DC AMPLIFIER N22 (4022 325 7913.4)
DC AMPLIFIER N22 (4022 325 7913.4)

CURRENT SOURCE N23 (...)
CURRENT SOURCE N23 (...)

AC AMPLIFIER N24 (4022 325 7917.3)
AC AMPLIFIER N24 (4022 325 7917.3)

RMS CONVERTER N25 (...)
RMS CONVERTER N25 (...)

PEAKDETECTOR PM9259 N27 (4022 325 7923.3)
PEAKDETECTOR PM9259 N27 (4022 325 7923.3)

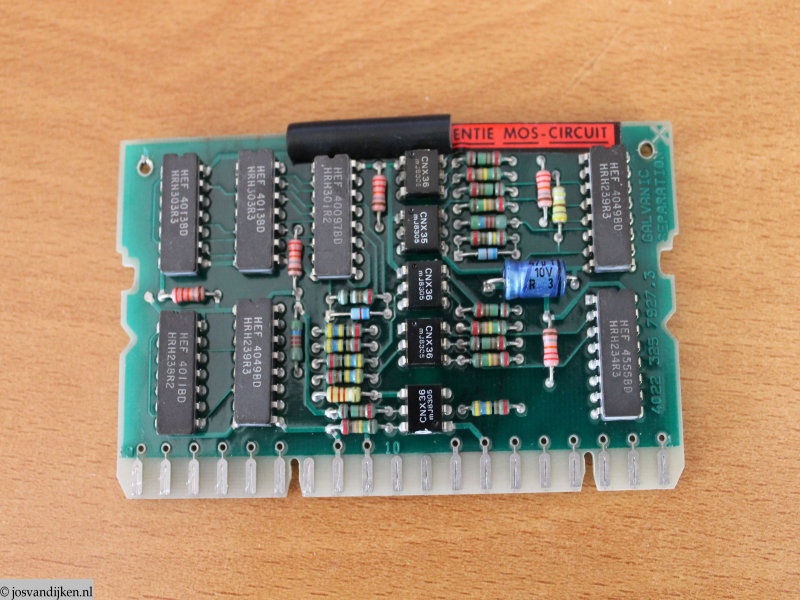

GALVANIC SEPERATION N30 (4022 325 7927.3)
GALVANIC SEPERATION N30 (4022 325 7927.3)

Thanks to Andreas from germany for sending me some pictures of the PM9258 HF Unit.

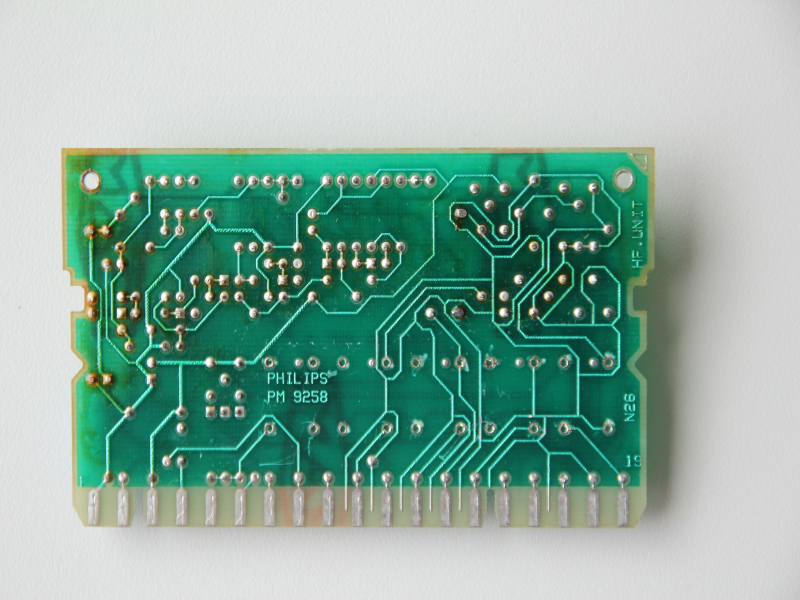

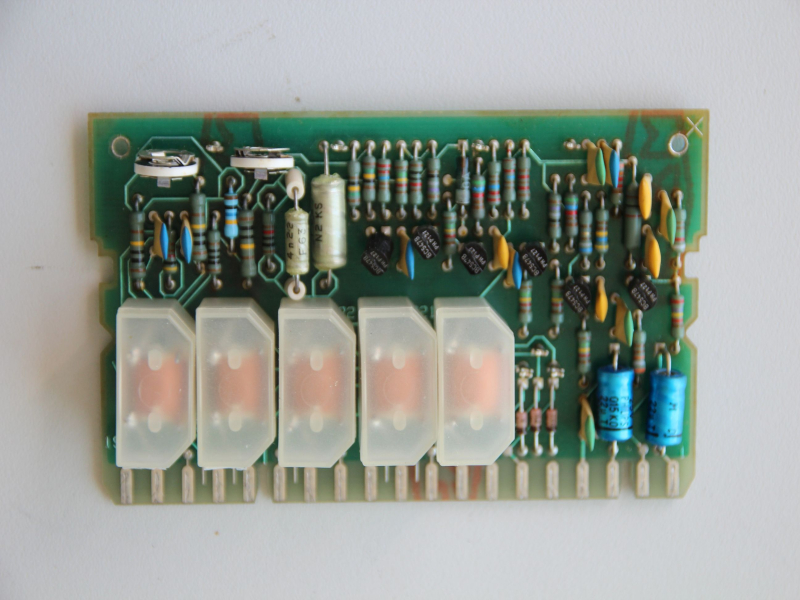

HF Unit PM9258 N26 (4022 325 7921.3)
HF Unit PM9258 N26 (4022 325 7921.3)

HF Unit PM9258 N26 (4022 325 7921.3)
HF Unit PM9258 N26 (4022 325 7921.3)

Foto's:




Downloads:

Bovenstaande met dank aan: freeservicemanuals.info



Reacties:

Serge - 15-05-2021 15:39

Ik heb dezelfde MM maar de 0 is ongeveer 500uV verschoven. Op het dc stuk alvast. de potmeters daar zijn weinig responsief. eea gevolg van de chopper versterker. Heb ook geen kalibratieinstrukties. Waar zijn die te vinden? Alvast dank.

philppe - 22-01-2019 16:24

Hallo Ik heb een incomplete philips PM2528. gebrek aan PCB-modules op het moederbord. Vertegenwoordig de PCB-afbeeldingen op uw webpagina alle modules op het moederbord? modules ontbreken? zo ja, welke? Ik tel, zonder de bedieningselementen op het voorpaneel, de connectoren van 11 printplaten, 2 aan de achterkant en 1 aan de rechterkant. Wil je me op de hoogte brengen? dank u bij voorbaat
