Specificaties:
- Merk: Optrex
- Type: DMF5001NY-LY-AIE
- Display type: STN
- Resolutie: 160 x 128 pixels
- Achtergrondverlichting: LED
- Aansturing: Parallel
- Controller: T6963C
Op deze pagina staat een beschrijving, van mijn grafische LCD. Dit is een DMF5001NY-LY-AIE van de firma Optrex
** Inmiddels is het project voltooid **

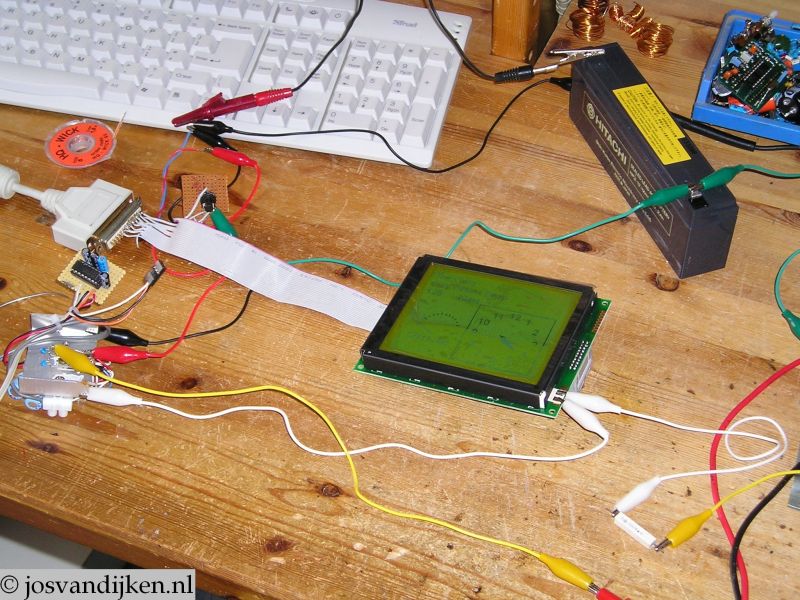

De proefopstelling om het LCD te testen.
In de test opstelling wordt de negatieve spanning gemaakt door een regelbare voeding. Omdat de voeding maar tot -15 volt gaat, is er een 12 volt loodaccu in serie geschakeld, om zo een regelbare negatieve spanning te krijgen van -12 tot -27 volt.
De voedingsspanning voor de logica van het scherm (5 volt) word gemaakt door een simpele netadapter, in combinatie met een 7805 regelaar.
De achtergrondverlichting van het scherm wordt ook gevoed met de 5 volt spanning, om de stroom wat te beperken, zit er een weerstand van 1 Ohm voor. Volgens de datasheet, gebruikt de achtergrondverlichting ongeveer 1 ampère. In mijn geval, was het scherm met een stroom van 300 mA al duidelijk af te lezen. Ook in het donker.
Hij werkt.

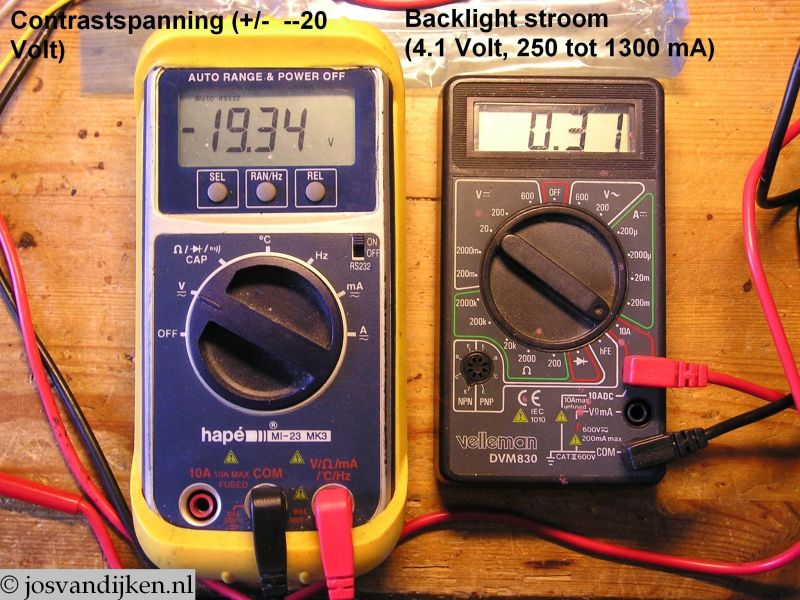

Contrastspanning en LED stroom
Het schema

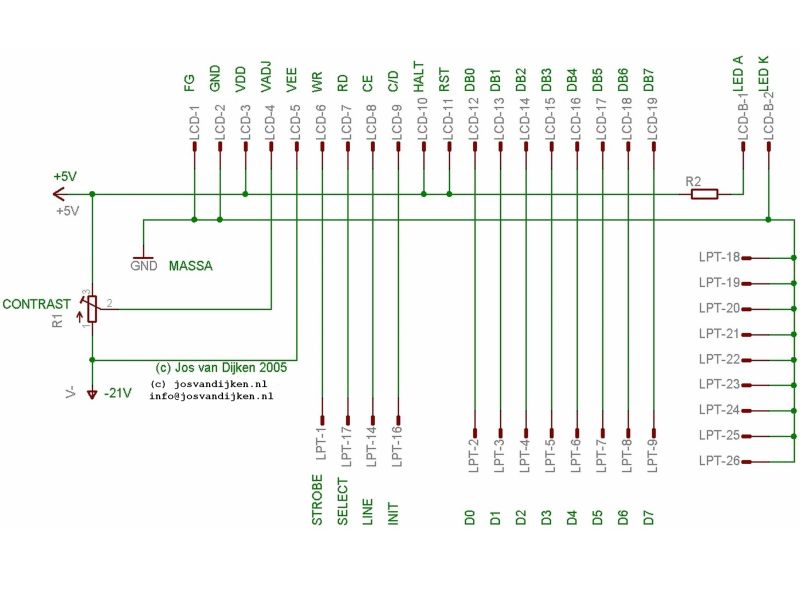

Volgens dit schema is het LCD aangesloten op de parallelle poort van de PC. Meer informatie over de gebruikte software (LCD studio)komt binnenkort. R1 is een potmeter van 10 K genomen. R2 moet zo worden gekozen, dat de backlight een stroom krijgt van ± 650mA bij 4,1 Volt. Bij een voedingsspanning van 5 Volt, word R2 dus afgerond 1,5 Ohm.
Hier een stukje over LCD Studio. Ik heb het beperkt tot alleen de instellingen om het LCD te laten werken. De instellingen zijn goed, als je het LCD via bovenstaand schema hebt aangesloten op de parallelle (printer) poort van je PC.
LCD studio is de downloaden op: http://www.lcdstudio.com/

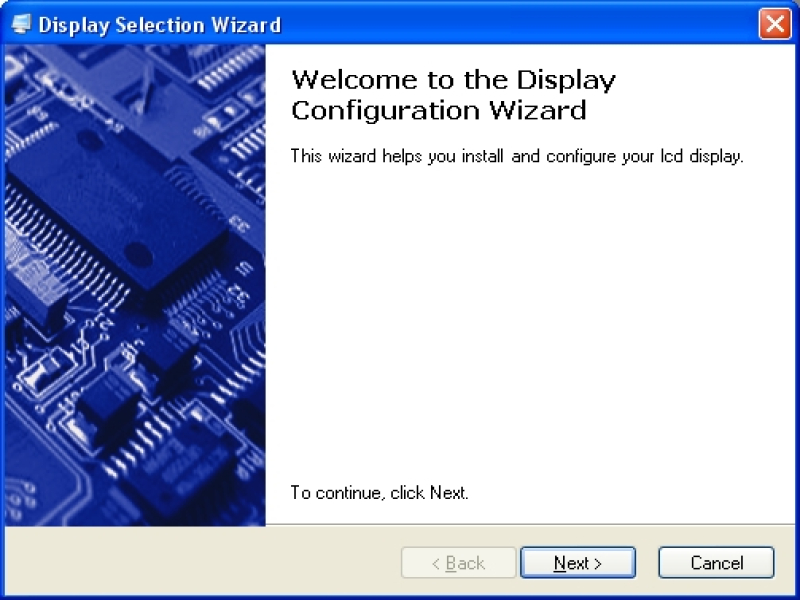

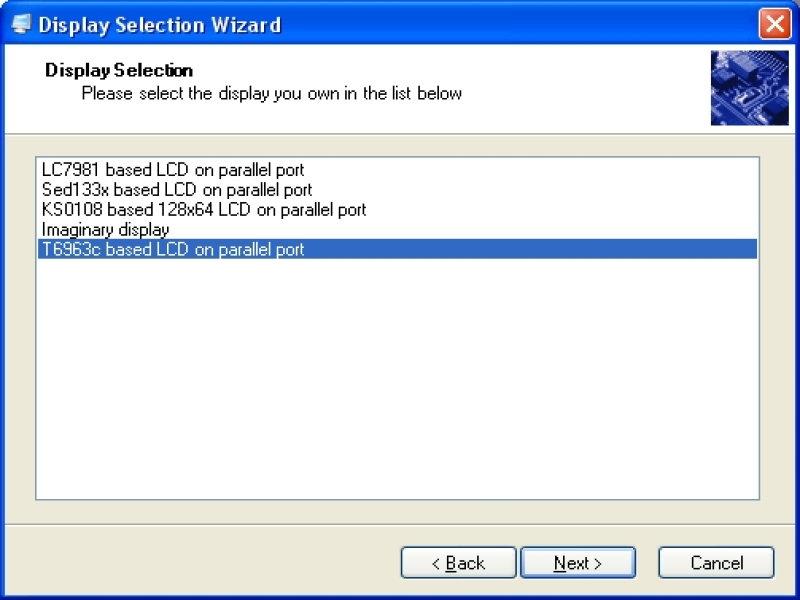

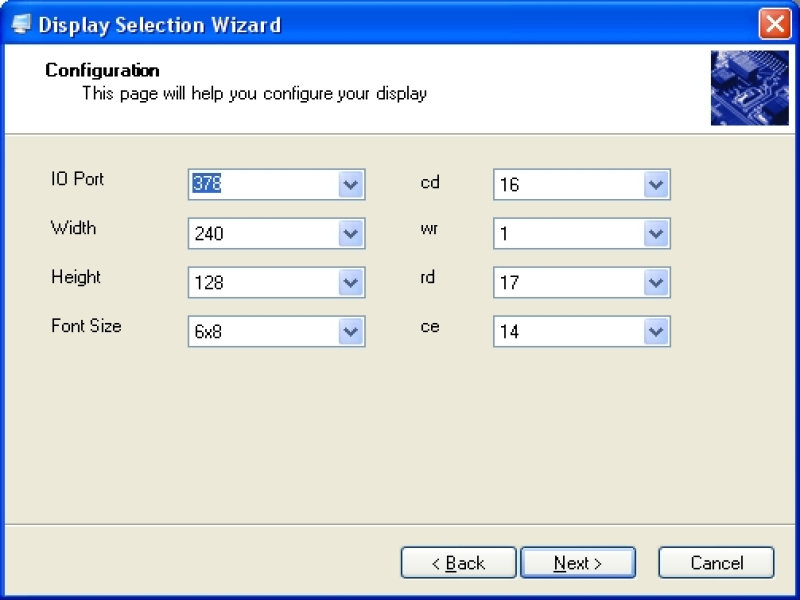

LCD Studio Configuration for the DMF5001 LCD.

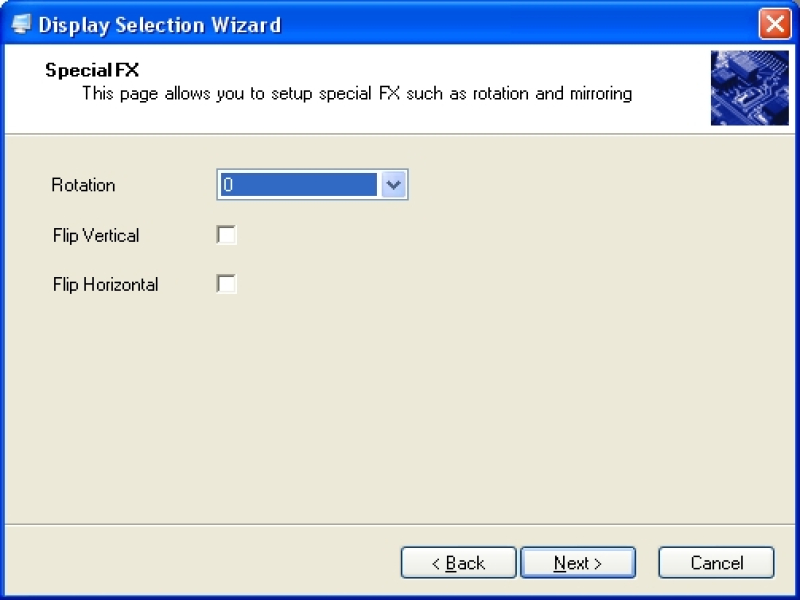

LCD Studio Configuration for the DMF5001 LCD.

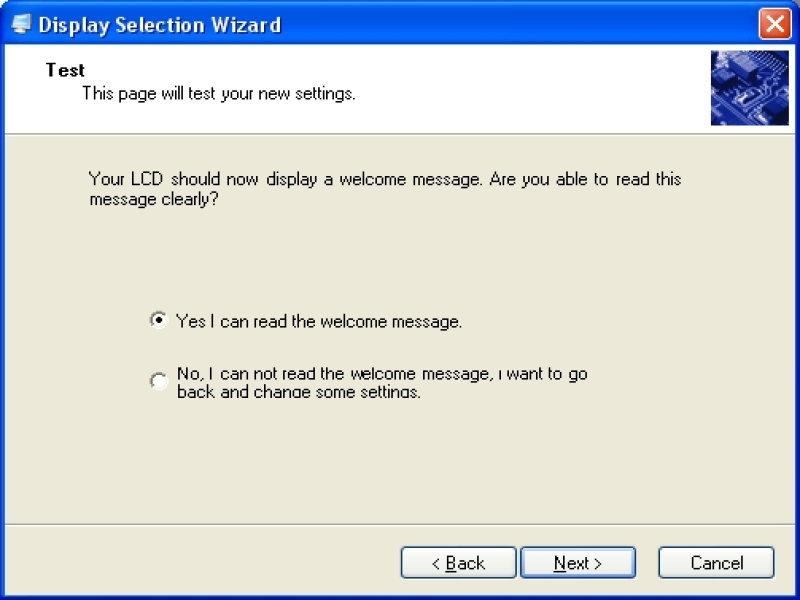

LCD Studio Configuration for the DMF5001 LCD.
LCD Studio Configuration for the DMF5001 LCD.
LCD Studio Configuration for the DMF5001 LCD.

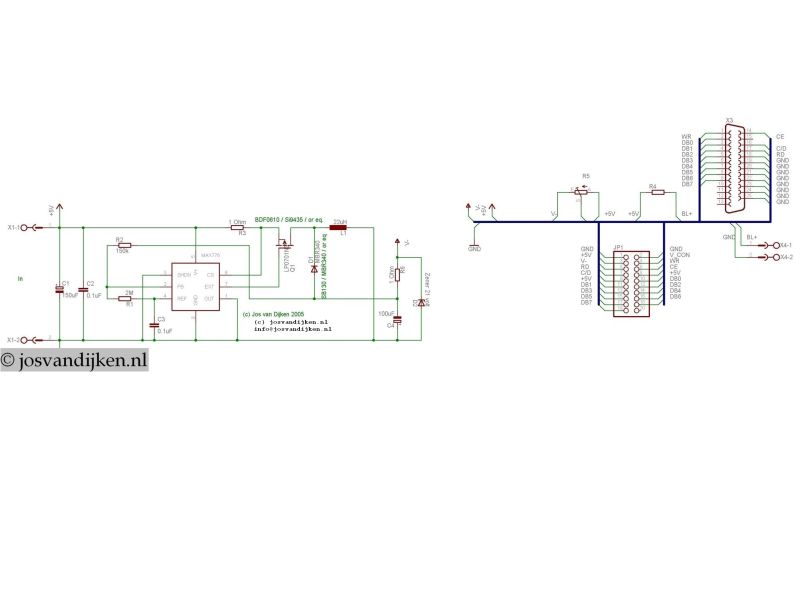

Vandaag het complete schema afgemaakt, inclusief de MAX776, om de negatieve spanning op te wekken.

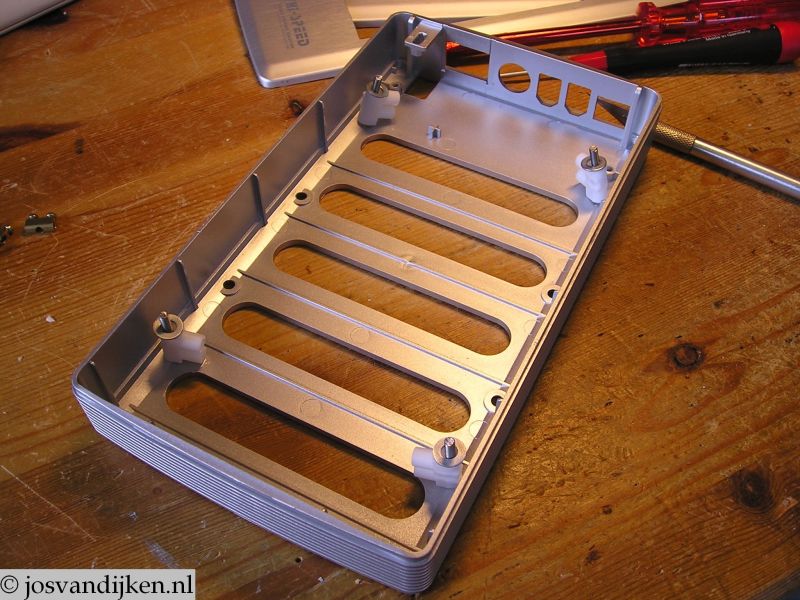

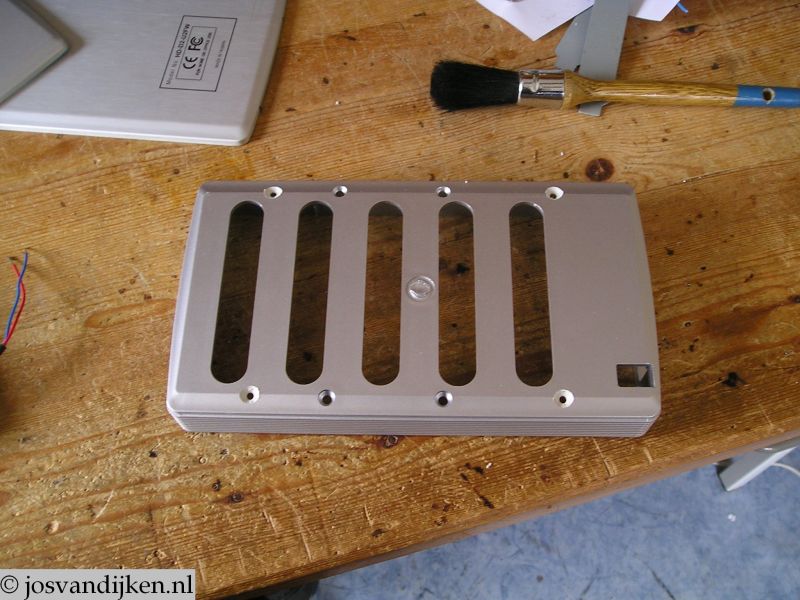

Gevonden: Een kastje waar het LCD scherm precies in past

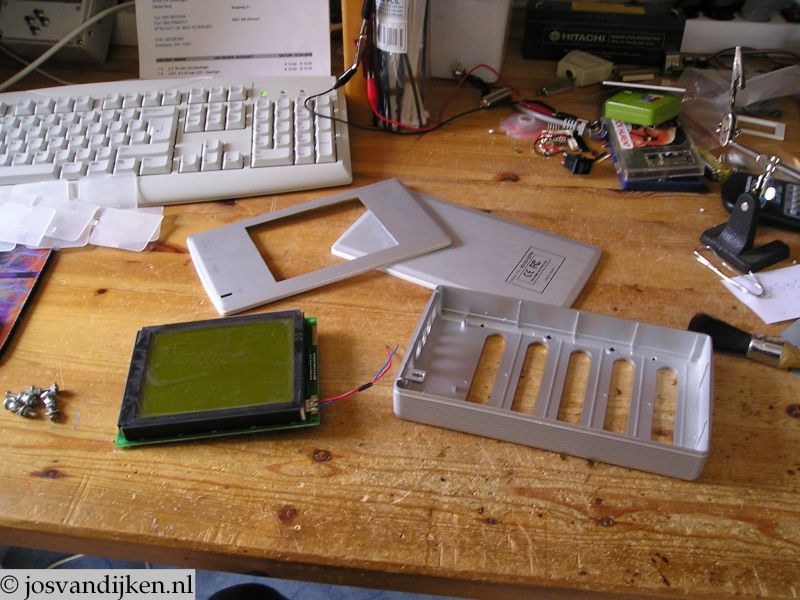

Even wat gaatjes boren, schroefjes kopen, en moertjes en ringetjes.

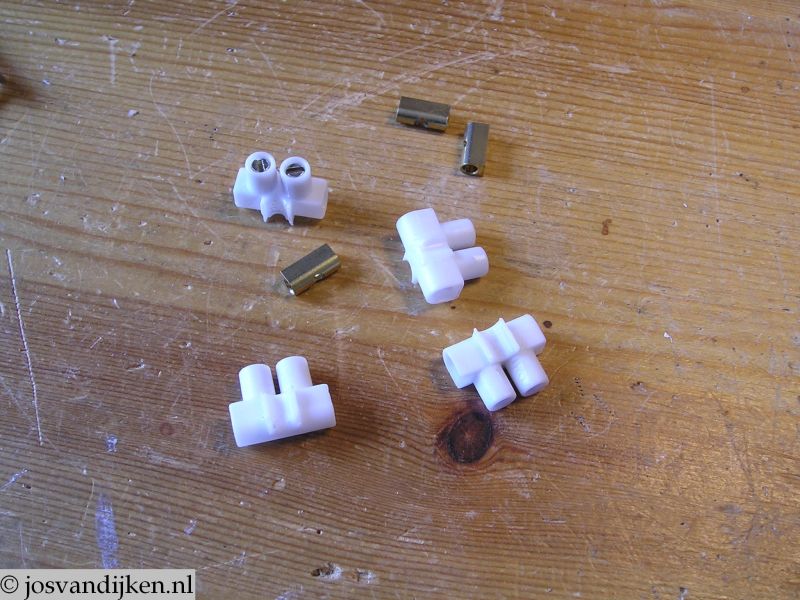

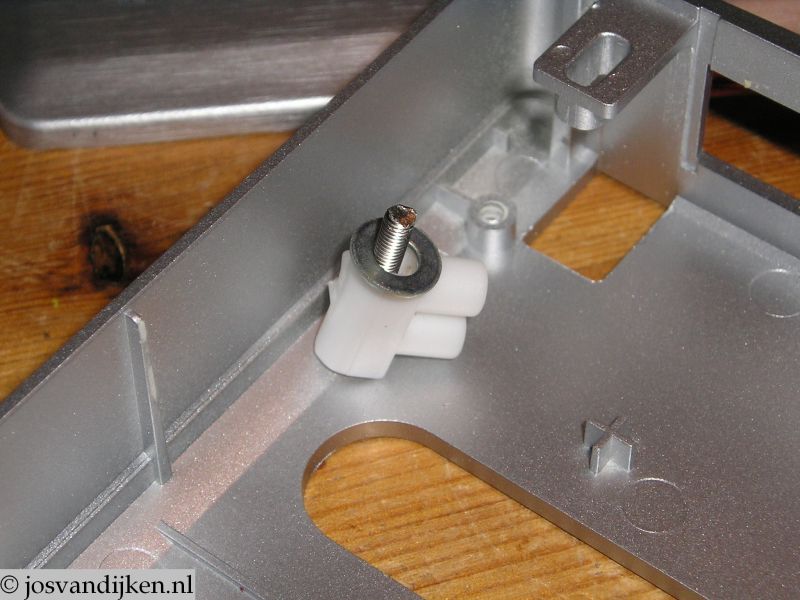

Afstandsbusjes.... Ah, oude kroonsteentjes werken prima als afstandsbusjes.
Volgende keer toch beter meten...

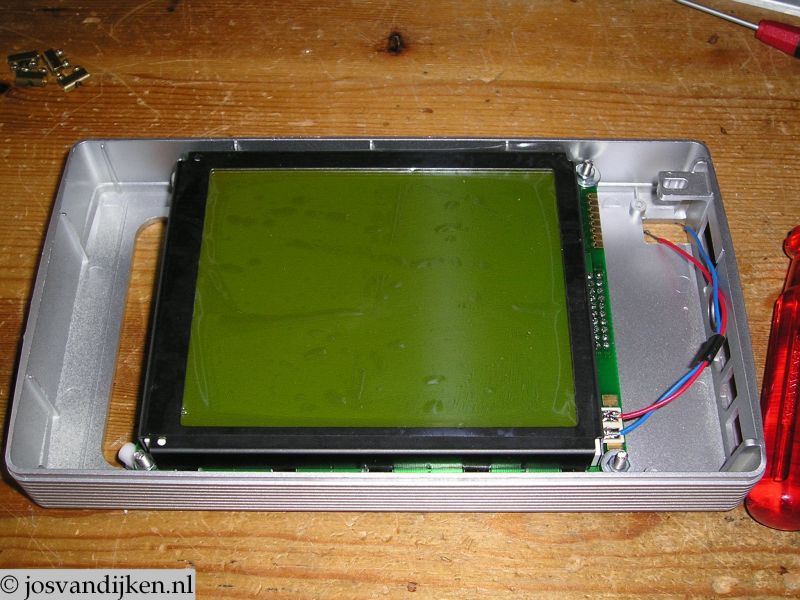

Even wat aangepast, en het LCD scherm past nu precies

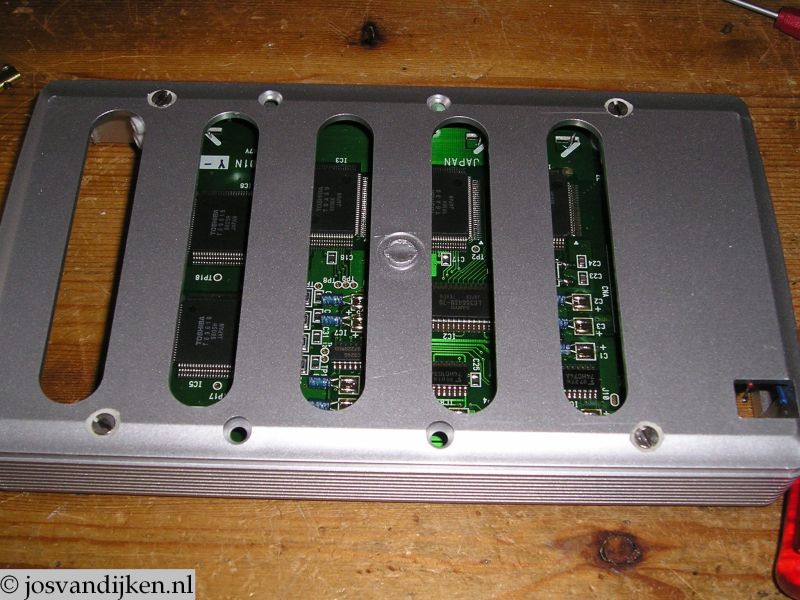

De achterkant
De voorkant

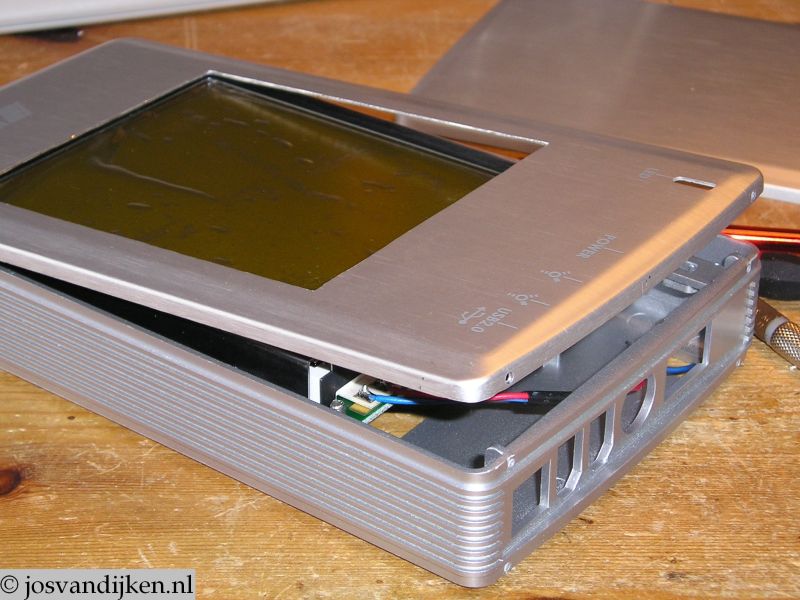

En met de voorkant erop.
Vandaag (30 augustus 2005) maar even de -21 volt generator opnieuw in elkaar gezet. Deze keer ook wat netter. Hopen dat hij nu wel werkt...

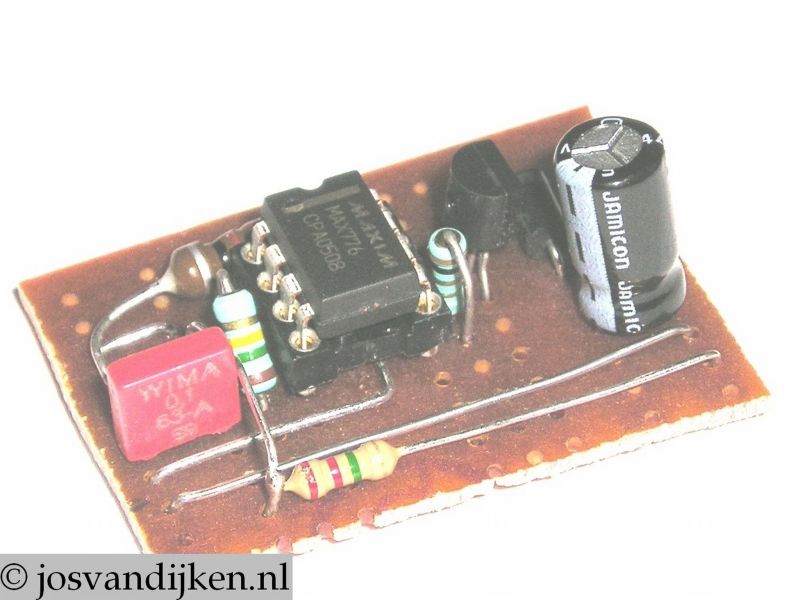

Alvast een paar foto's:

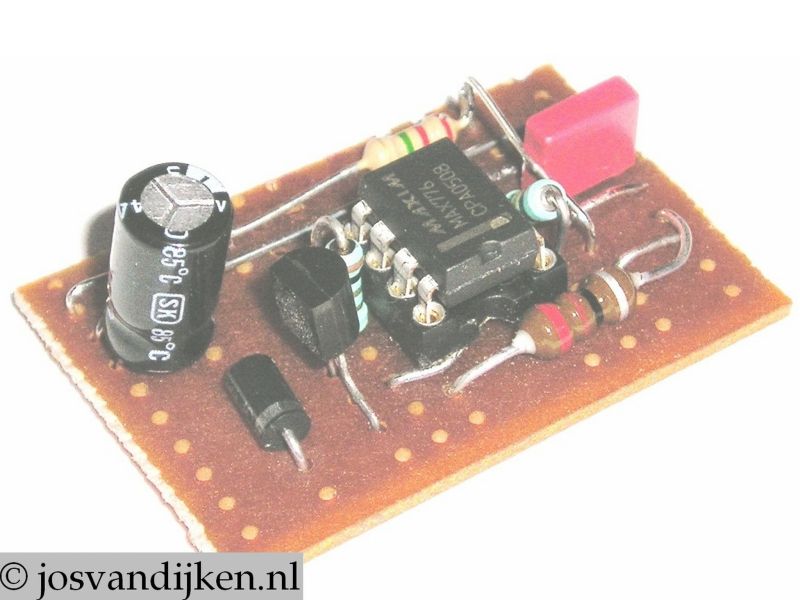

De heb ik inmiddels geprobeerd en deze werkt . Alleen was de spanning niet echt stabiel, zodat de zenerdiode/weerstand combinatie, zoals in het schema al getekend is, ook echt nodig is.

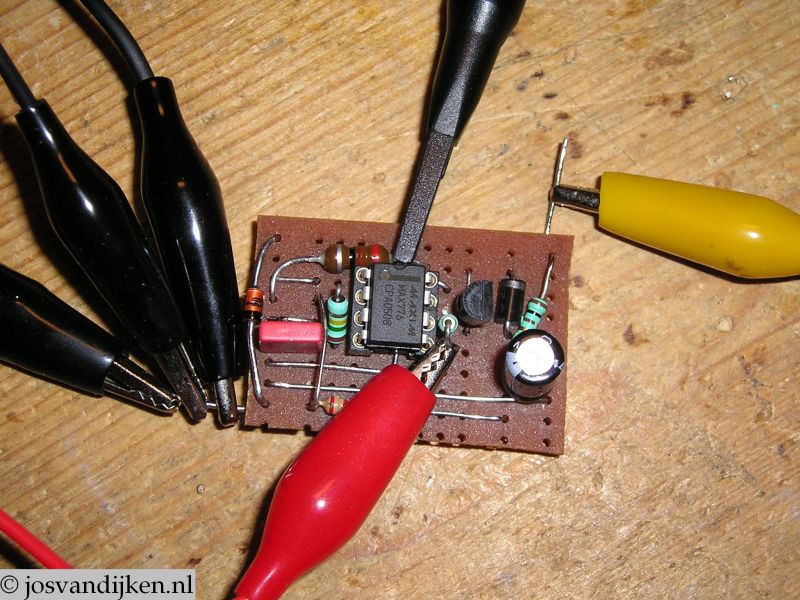

De testopstelling. Voedingsspanning: 5 Volt, uitgangsspanning: 19,4 Volt

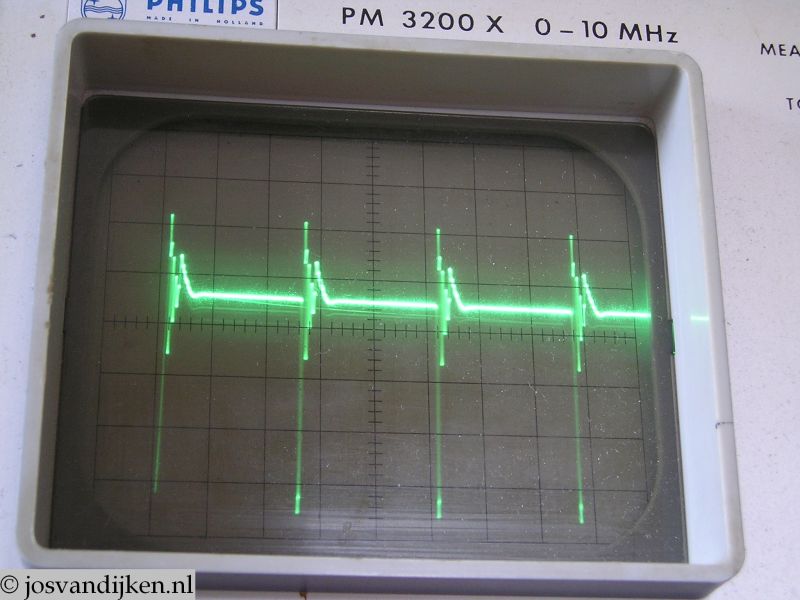

Het uitgangssignaal van de FET. 5 V/div, 5 µs/div

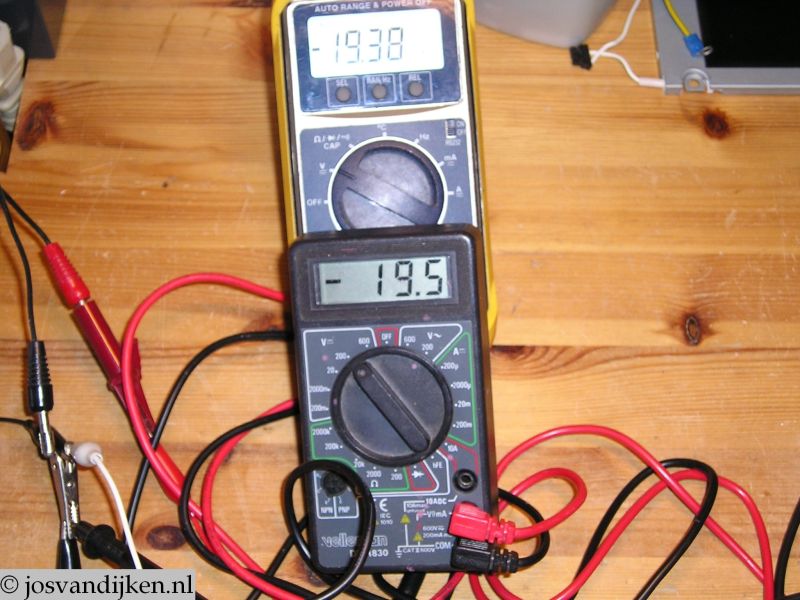

Uitgangsspanning van de schakeling.

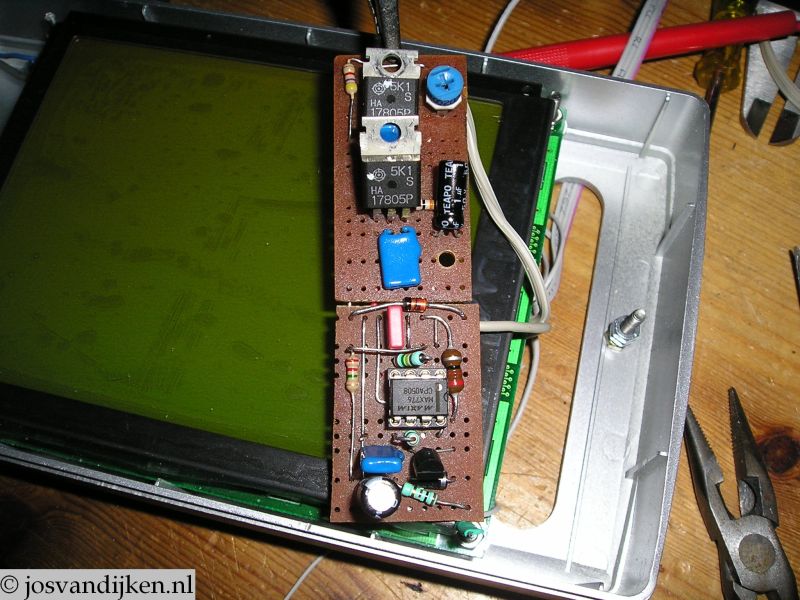

De interface en het voedingsgedeelte

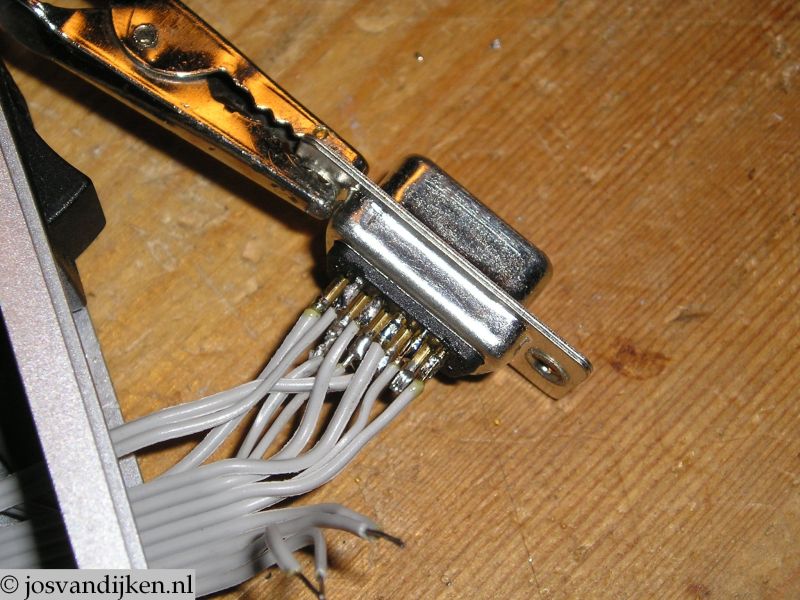

De interface. Op deze 15 polige sub-d connector komt later de kabel naar de PC.

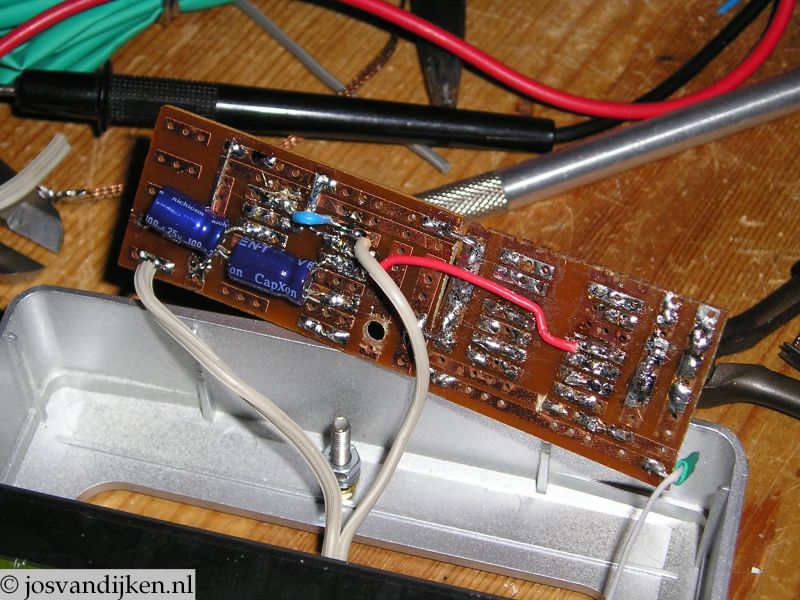

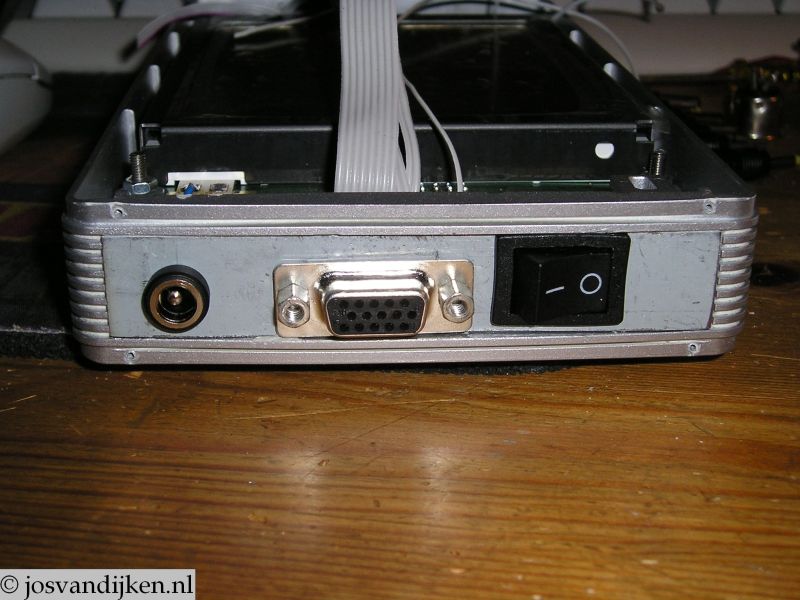

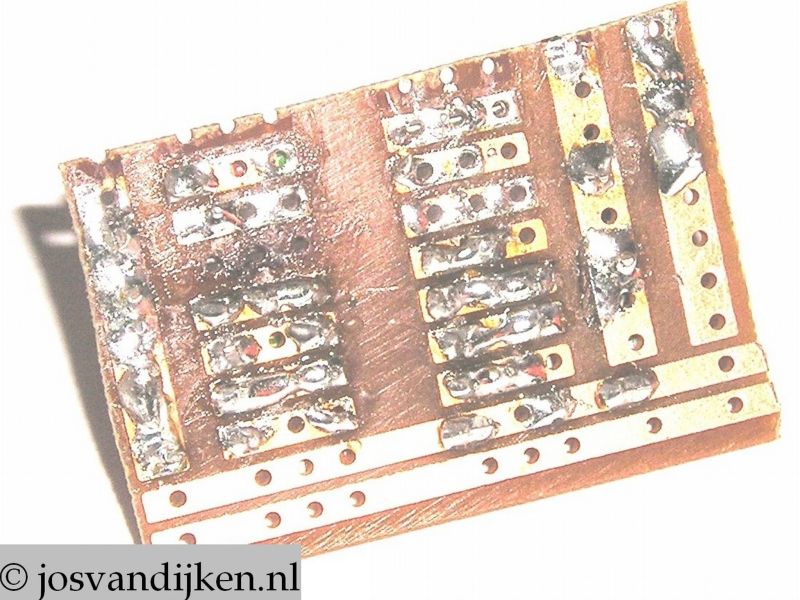

De achterkant
De voorkant
De voeding voor het LCD. 2 stuks 7805 IC's zorgen voor de 5 volt voeding. 1 is voor het LCD, de andere voor de backlight van het LCD

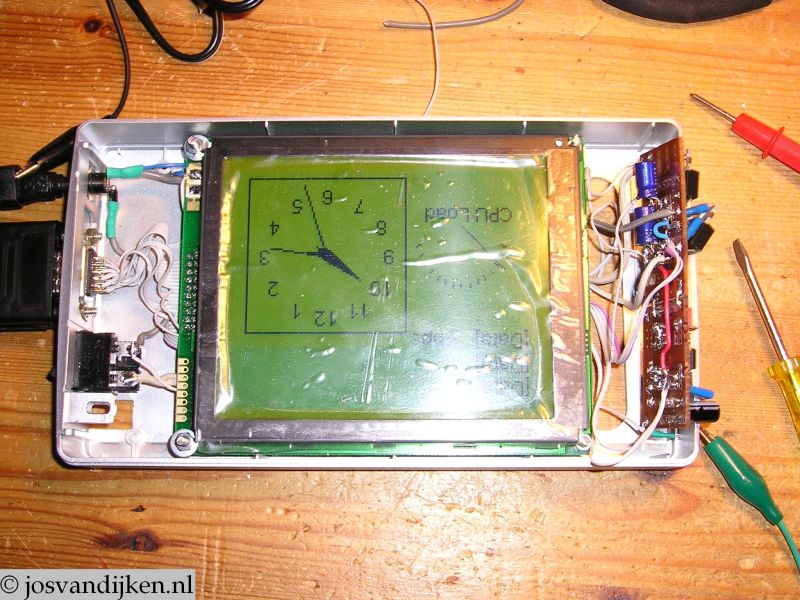

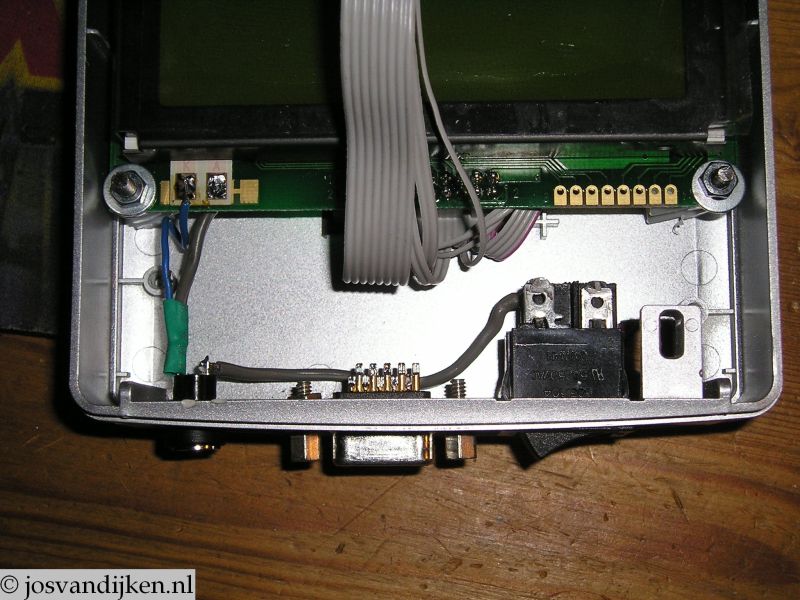

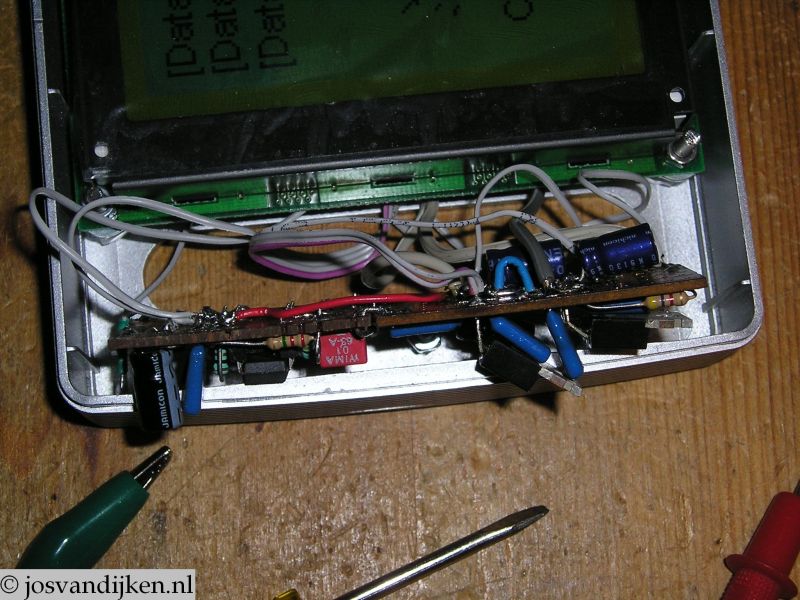

Het scherm is inmiddels compleet aangesloten op de voeding, en op de interface.

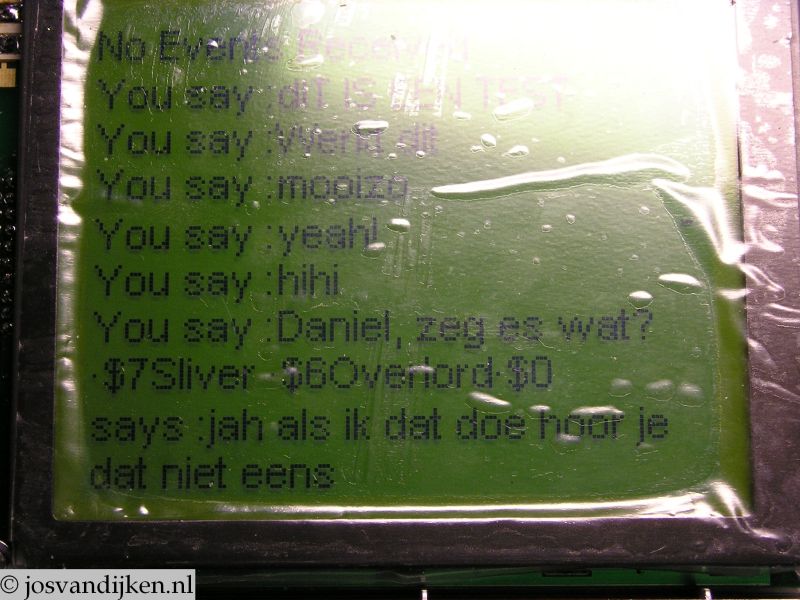

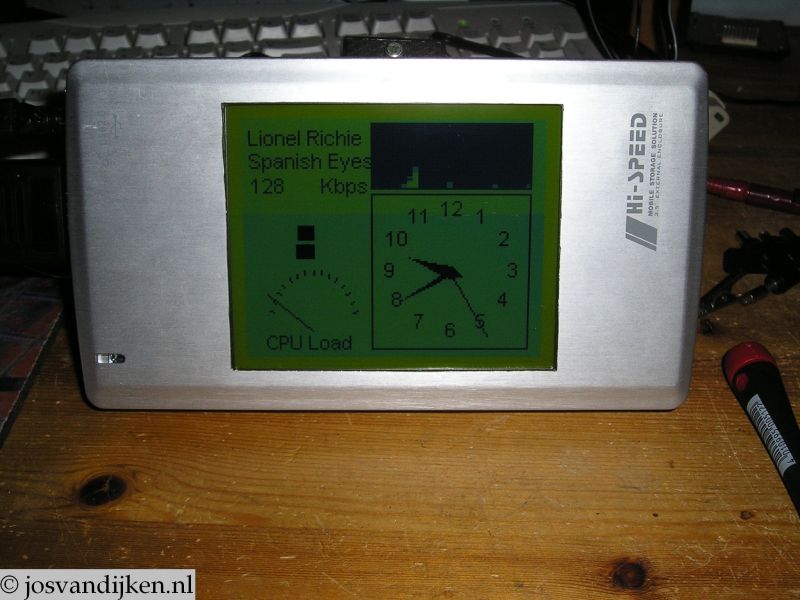

Tijdens het testen zag ik alleen dat het scherm op de kop in de behuizing zat... Gelukkig is dit softwarematig om te draaien.

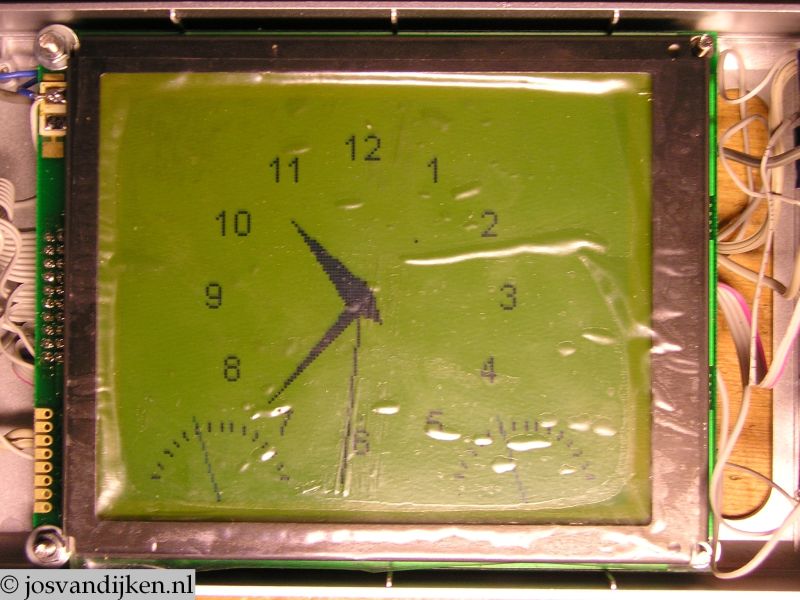

De verdwaalde pixel die te zien is op de foto, is een software/driver bug.
Het scherm is nu dus bijna klaar, alleen de backlight moet ik nog aansluiten, maar ik ben de weerstand kwijt.

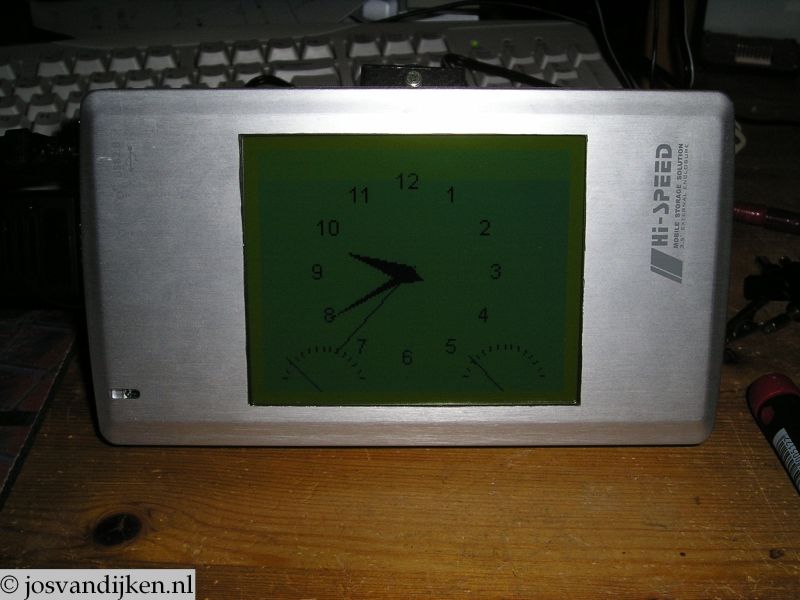

Vanmiddag maar even een nieuwe weerstand gehaald in de stad. Daarmee is het LCD voltooid en compleet werkend
Een bijgewerkte versie van het schema komt binnenkort.
Hier nog een paar te downloaden bestanden
