Nixie Klok 1 zal gemaakt worden met 4 x 5870TF
Elektronica
De nixie klok word opgebouwd uit TTL ic's.
Voeding
Vandaag eindelijk maar eens gekeken of de SMPS die de 180 volt moet maken werkt. Even gebouwd, en hij deed het direct. Alleen is de spanning 10 volt te laag. maar dat is wel op te lossen.

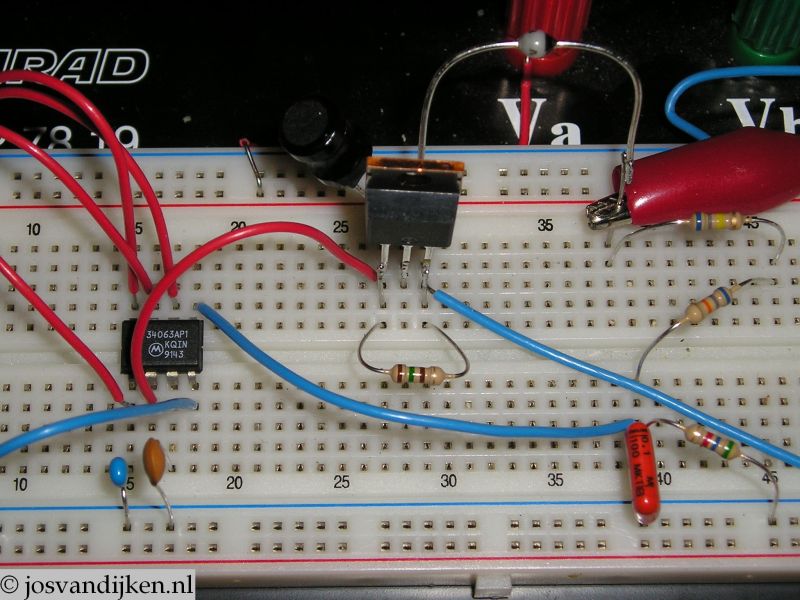

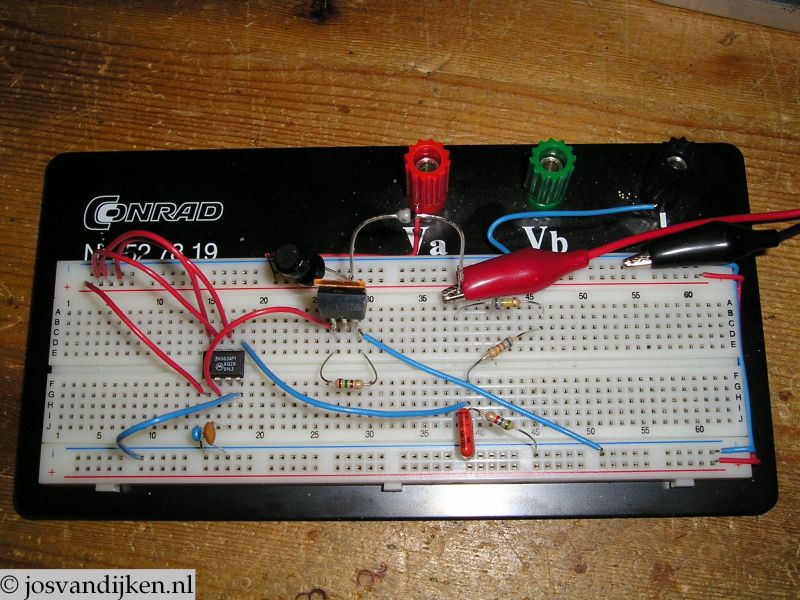

De testopstelling.

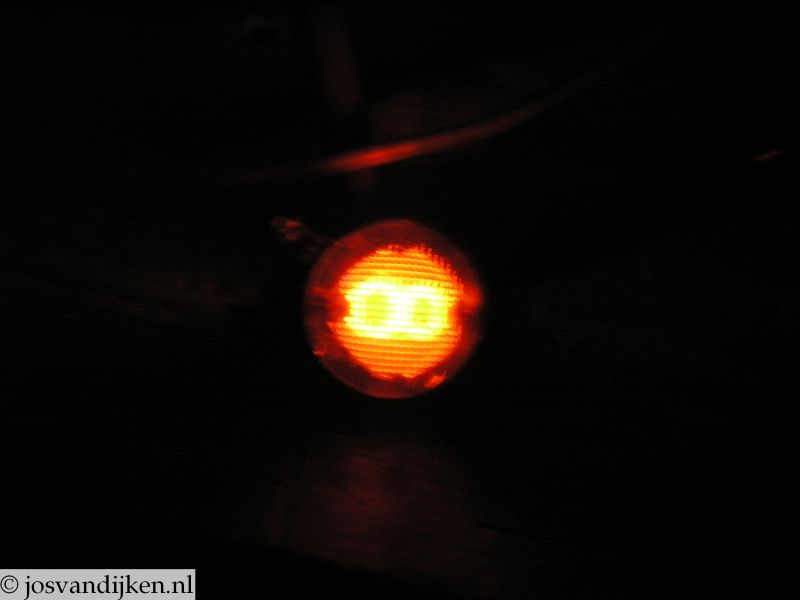

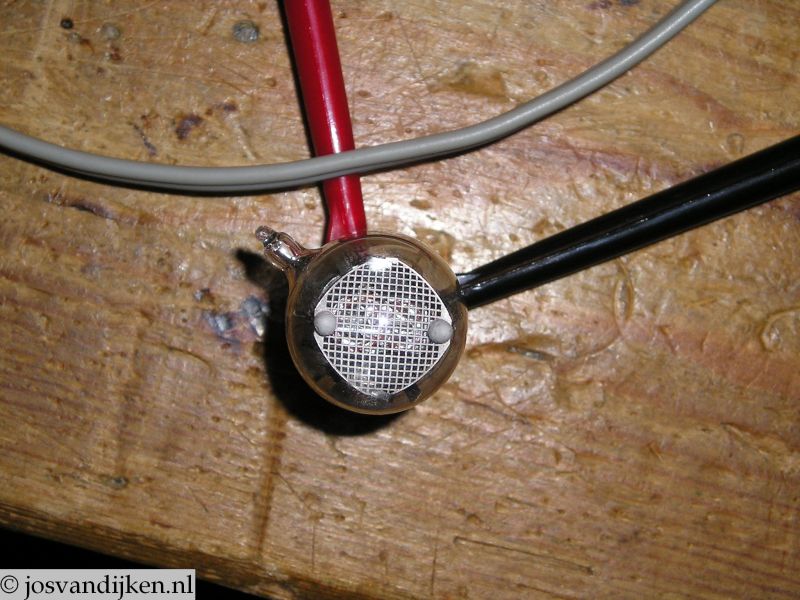

De eerste test met een ИН-2 (IN-2) buisje:
Slechte bewogen en onscherpe foto, maar het is wel duidelijk dat de nixie het doet.
(Het cijfer 8 word weergegeven)

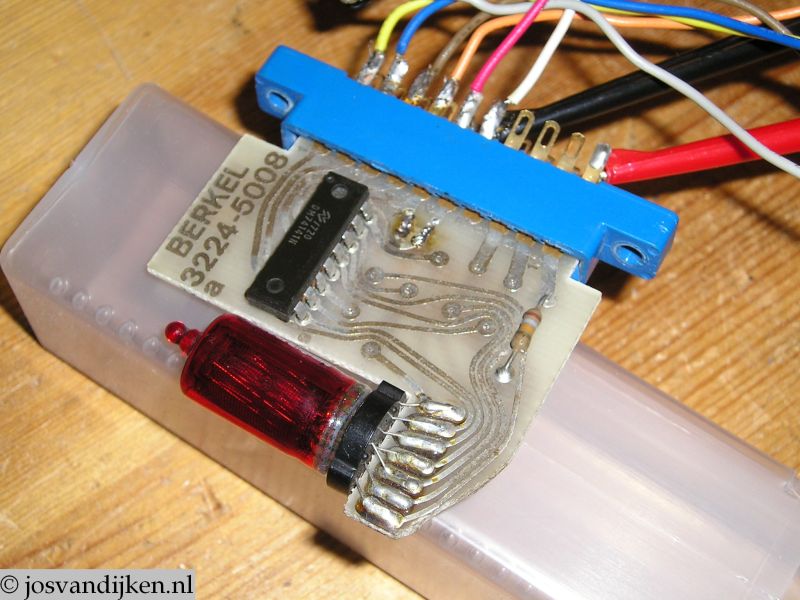

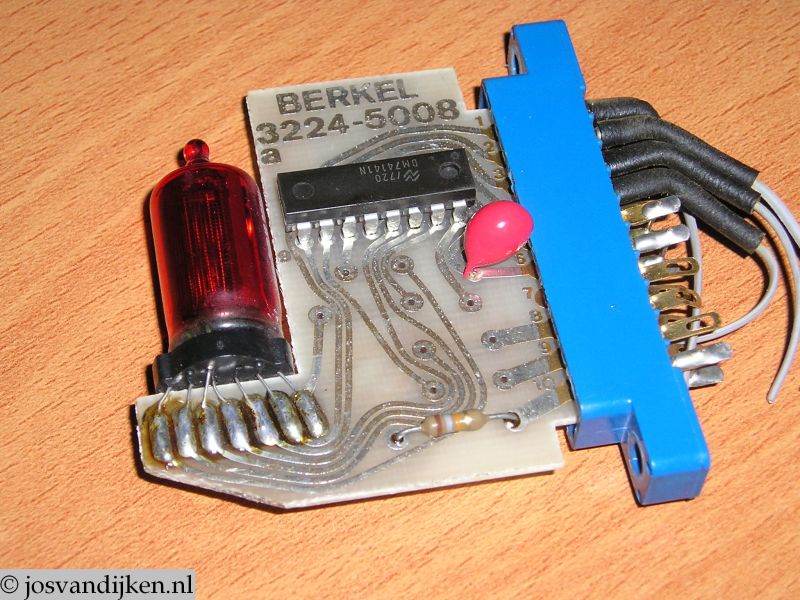

De tweede test is uitgevoerd met een Berkel module, met ITT 5870TF nixie en een DM74141 BCD/dec decoder / nixie driver.
De opstelling.

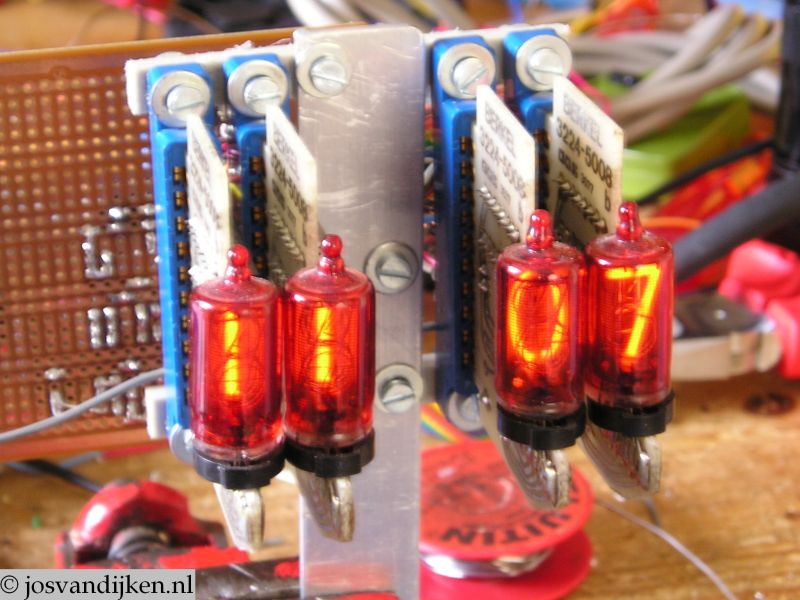

Foto's van de cijfers 0 tot en met 9. In het echt lijkt het veel mooier.
Wat wel opvalt is dat de nixie buis wat flikkert. Dit kwam door een wat te kleine bufferelco. Na plaatsing van een 2e elco was het probleem opgelost
Klok

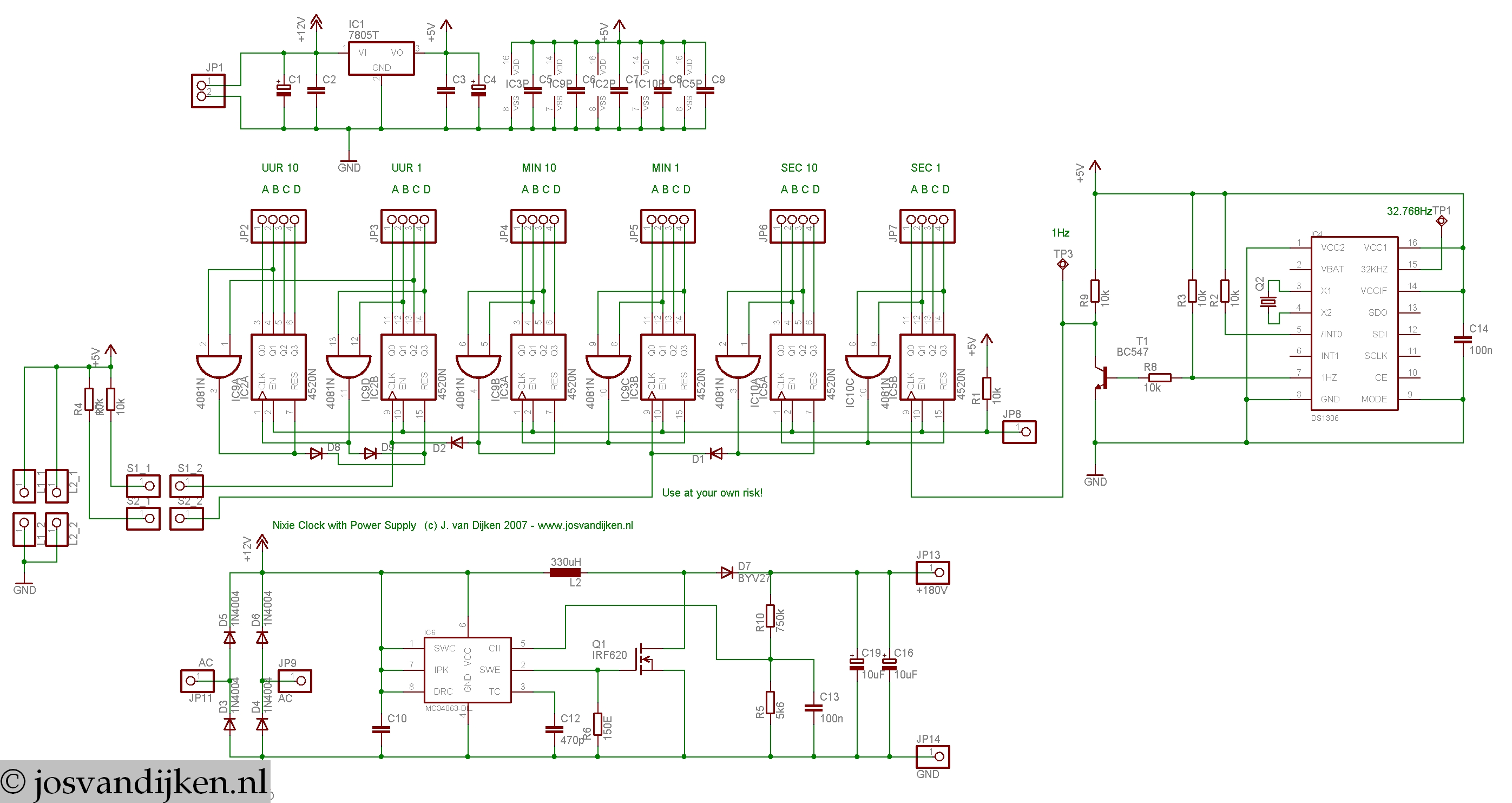

Het schema:

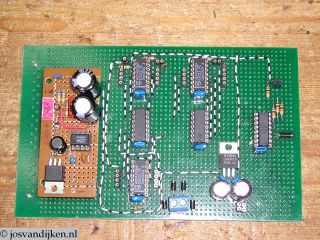

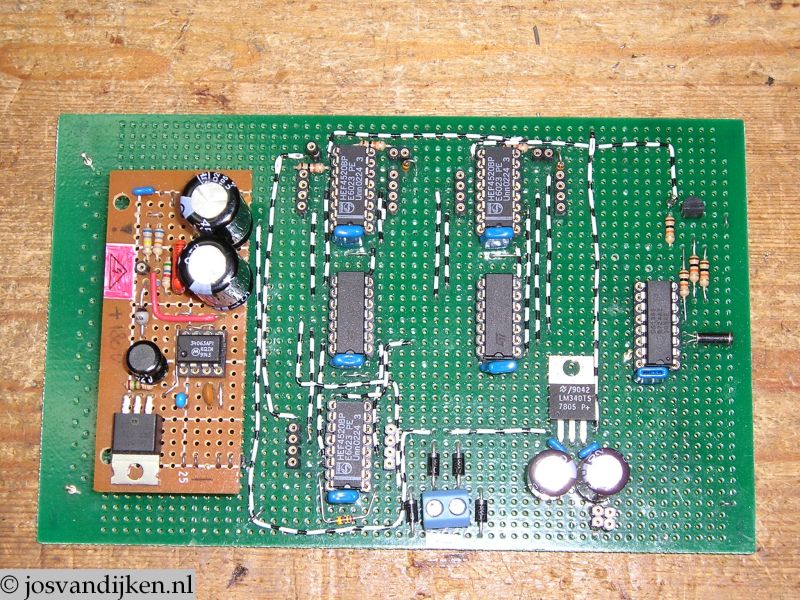

De printplaat:
Behuizing
Deze nixieklok gaat ondergebracht worden in de behuizing van een oude klok:
Het uurwerk:
Behuizing gestript:

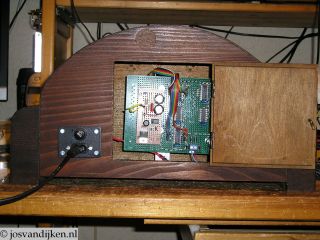

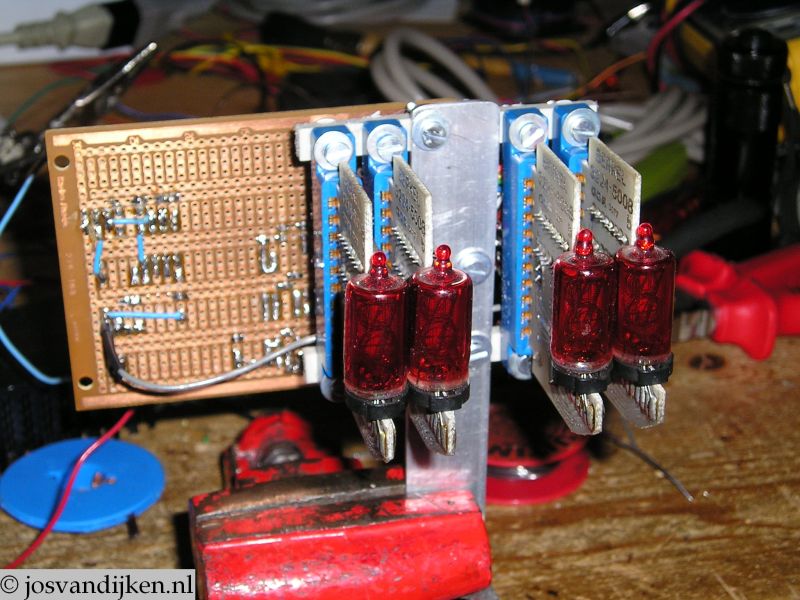

De gaten zijn gemaakt, en de constructie om de nixie's op de goede plaats te houden is ook klaar:

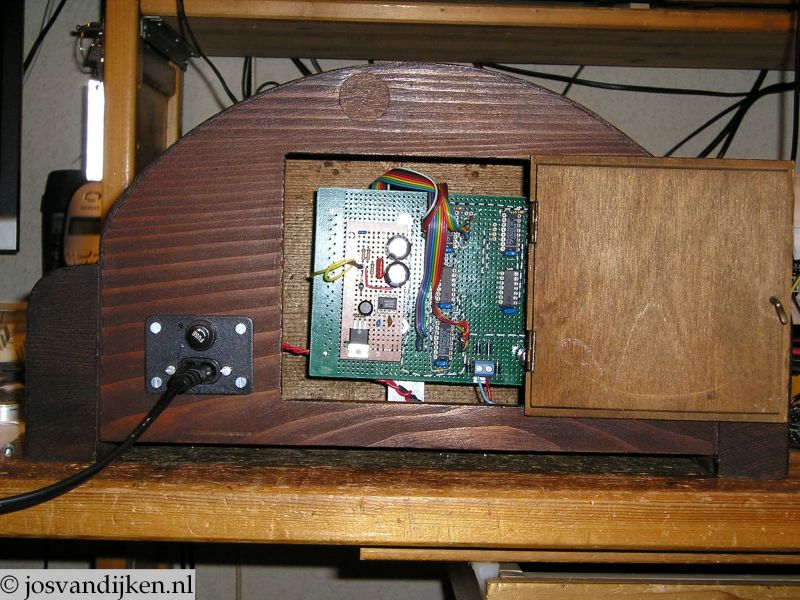

Ook de netentree is gemaakt en ingebouwd
De klok is zo goed als klaar! Alleen de cijferplaat nog even monteren:
Klaar!
Downloads:
Rudolf Verelst - 28-09-2008 18:38
In uw schema zie ik een aansluitpunt"JP8" waar wordt dit aangesloten?
Jos van Dijken - 06-10-2008 23:39: JP8 word in dit schema niet gebruikt, maar daarmee is het mogelijk om de klok stil te zetten (soort pauze stand)
