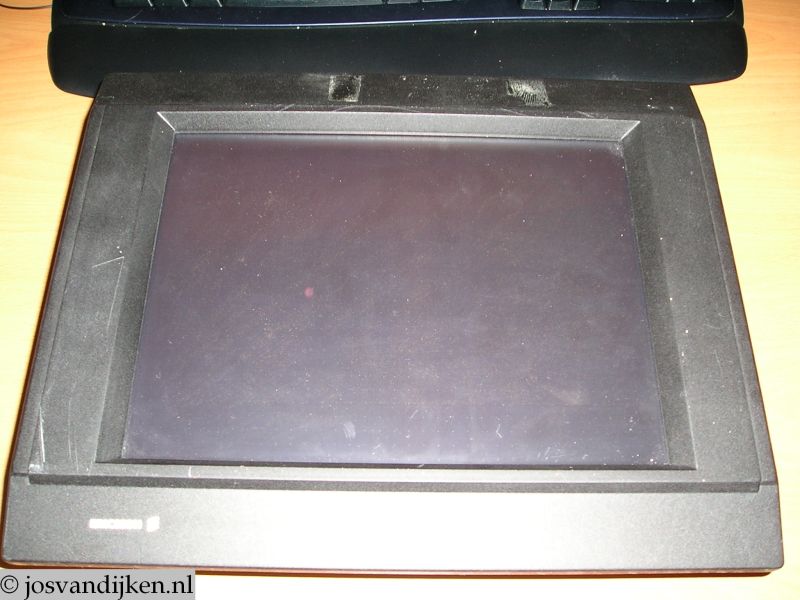

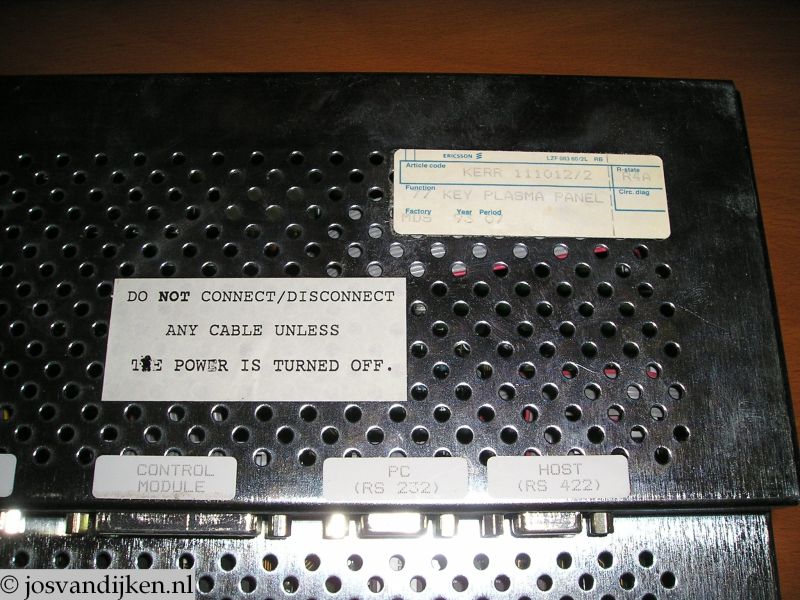

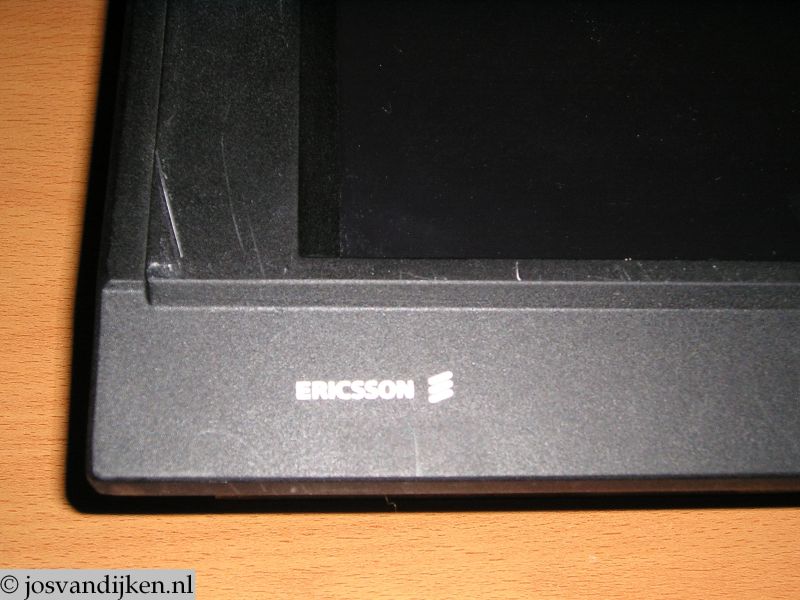

Dit scherm zit in het volgende Ericsson bedienpaneel:
- Article code: KERR 111012/2
- Function: 77 KEY PLASMA PANEL
- Factory: MDS Year: 93 Period: 07

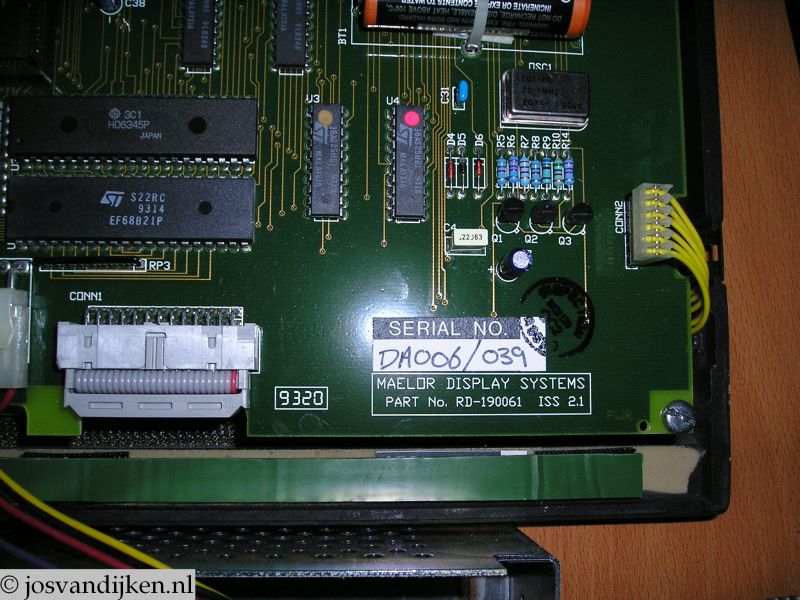

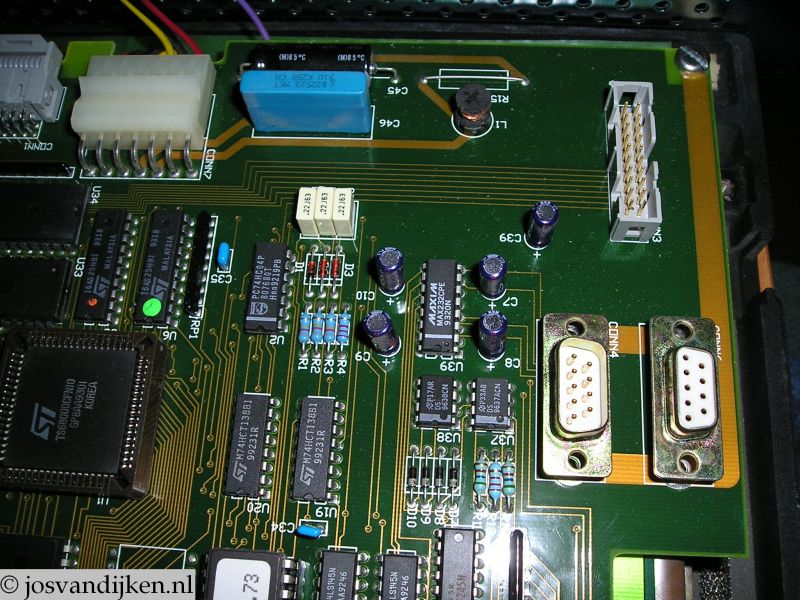

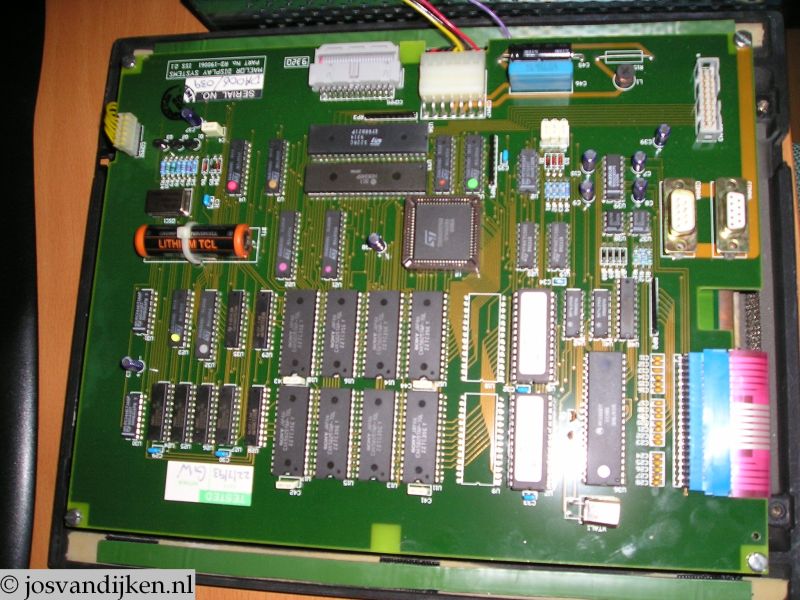

Daarin zit de volgende controller:
- MAELOR DISPLAY SYSTEMS
- PART No. RD-190061 ISS 2.1

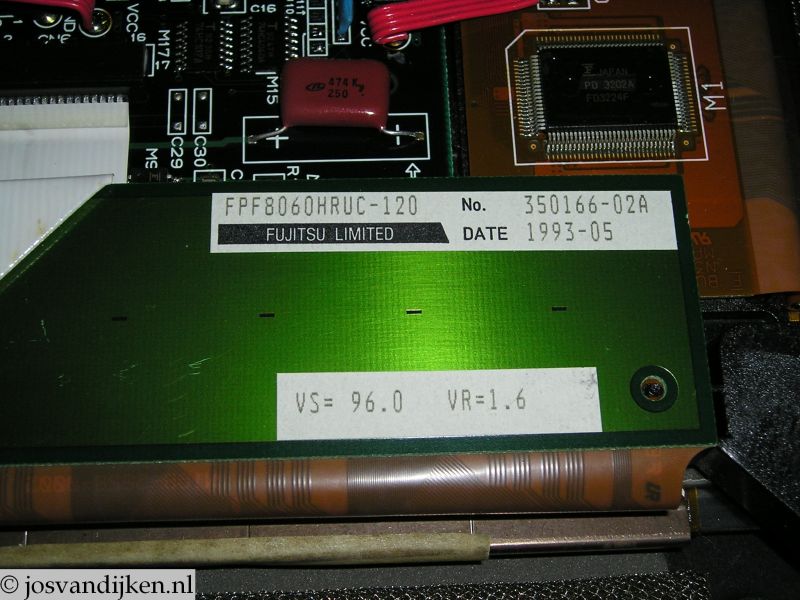

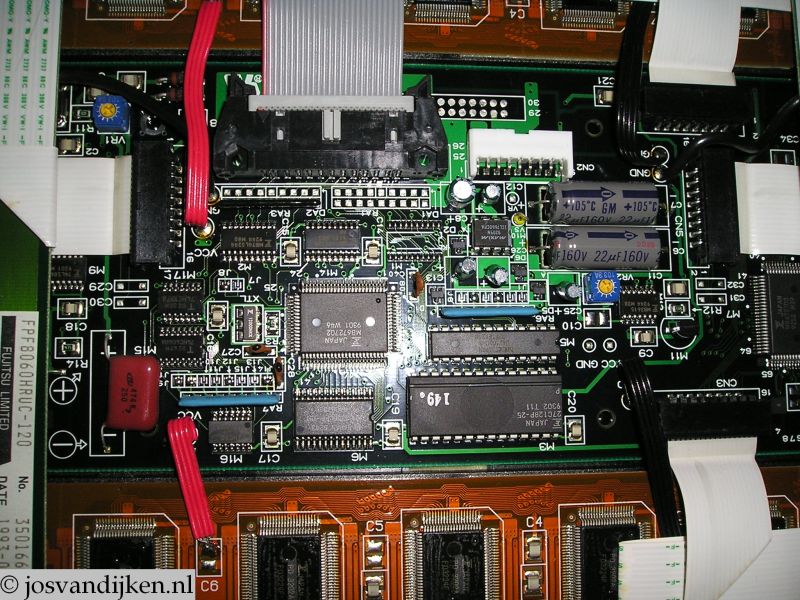

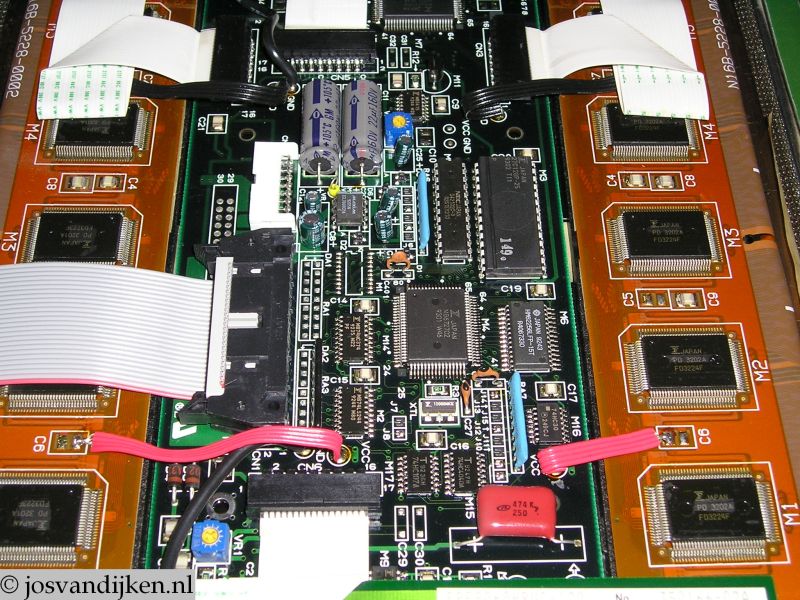

Met het volgende plasma paneel:
- Merk: Fujitsu Limited
- Type: FPF8060HRUC-120
Specificaties:
- Resolutie: 640 x 480 pixels
- Type: 11,3" Plasma

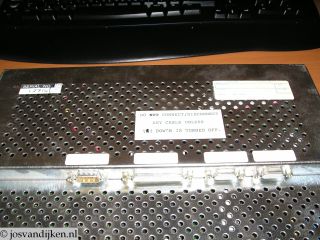

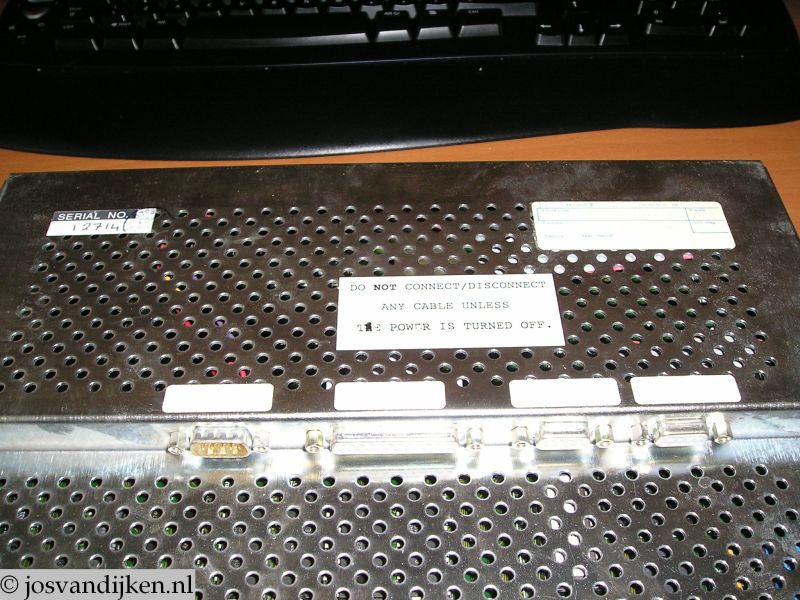

Foto's:
Mogelijke pinout:
Radisys EPC-2 to FPF8060HRUK
Plasma display VGA connector
Pin Signal Pin Signal
1 VS 14 VS (Vertical Sync)
3 HS 13 HS (Horizontal Sync)
4 GND 5 GND (Ground)
15 D0 11 P0 (Data 0?)
16 GND 6 GND (Ground)
17 D1 12 P1 (Data 1?)
18 GND 7 GND (Ground)
19 DOTCLK 15 F1 (Pixel Clock?)
20 GND 8 GND (ground)
21 BRIGHTNESS to pin 25 on display (+5V)
