Elektro Mechanisch 7-Segment Klok 1

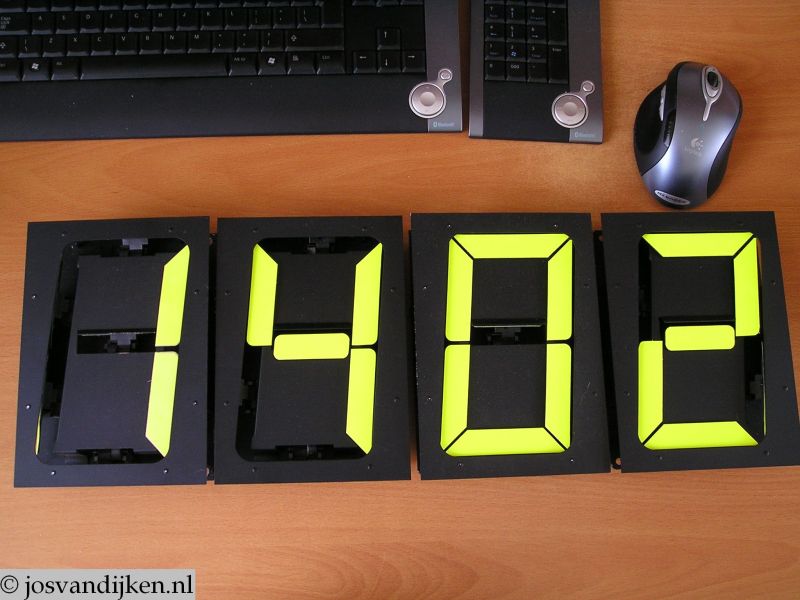

![Klok compleet](images/elektronica/EM_Klok_1/P1010322_320.jpg) Klok compleet

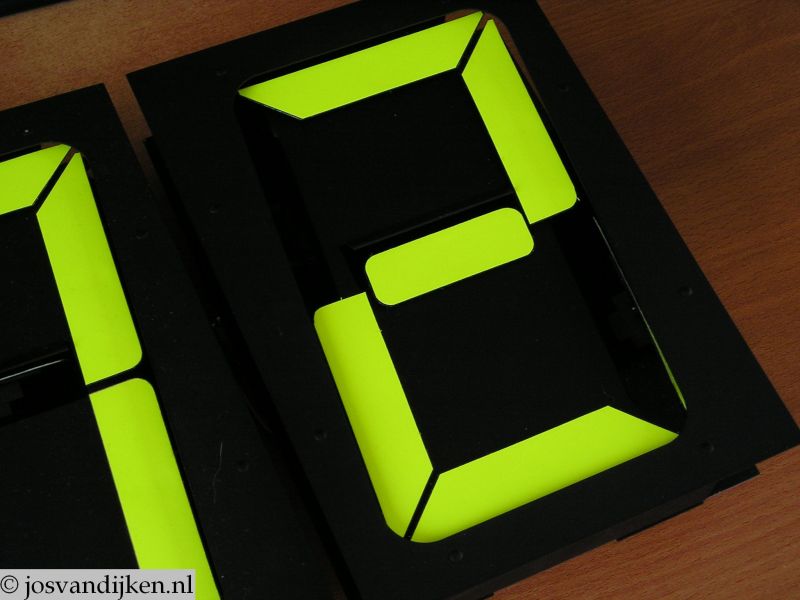

![Klok detail](images/elektronica/EM_Klok_1/P1010323_320.jpg) Klok detail

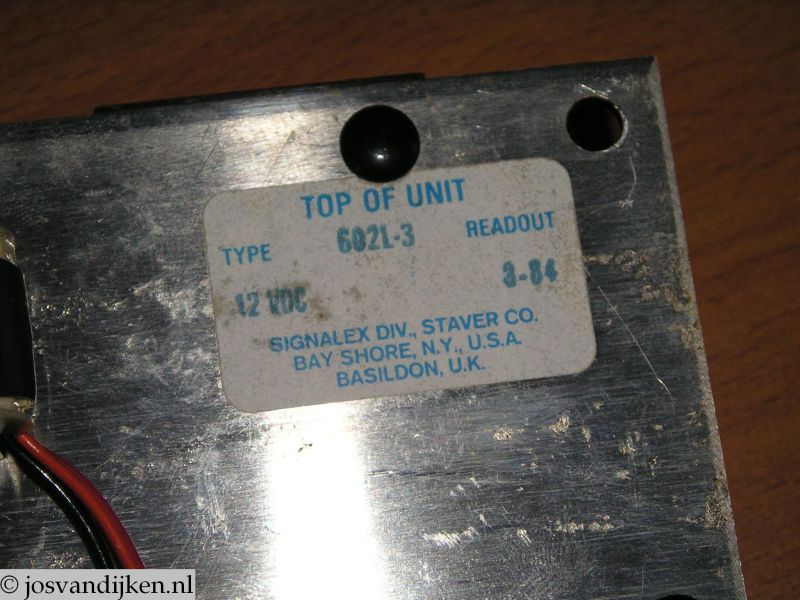

![Typenummer](images/elektronica/EM_Klok_1/P1010324_320.jpg) Typenummer

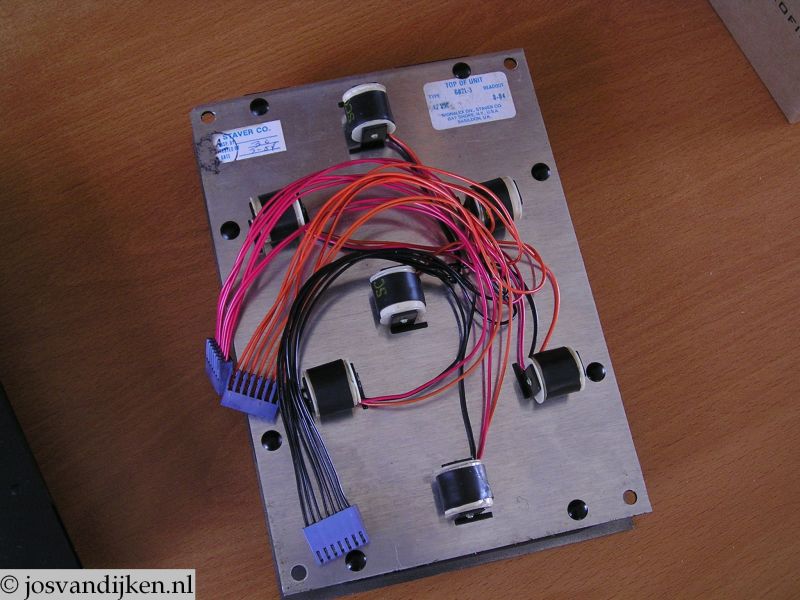

![Achterkant](images/elektronica/EM_Klok_1/P1010325_320.jpg) Achterkant Eerste test:

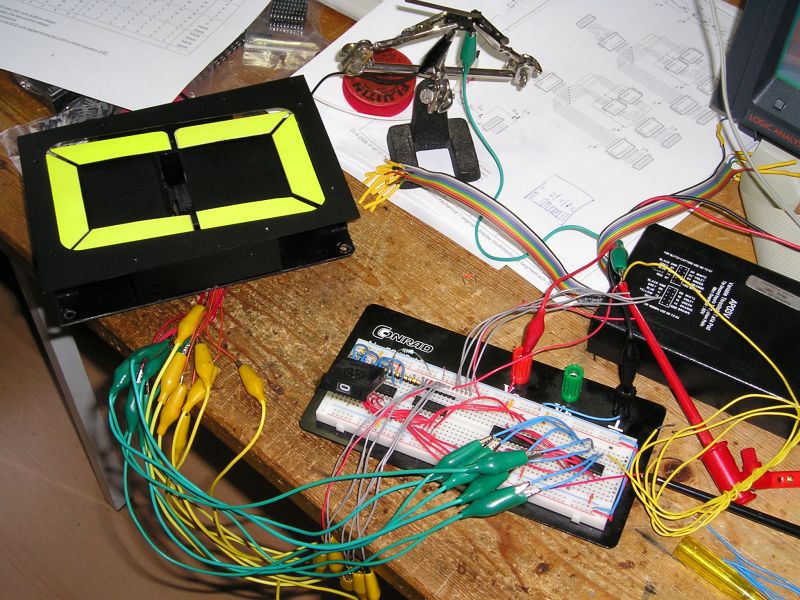

![Testopstelling](images/elektronica/EM_Klok_1/P1010352_320.jpg) Testopstelling Filmpje:
Klik hier om het filmpje te openen (YouTube)

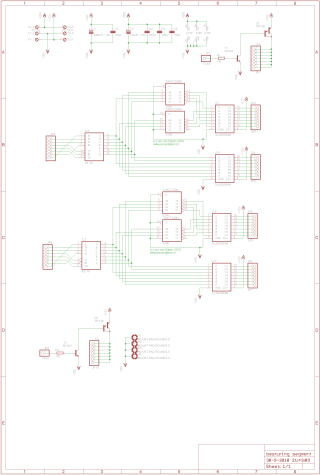

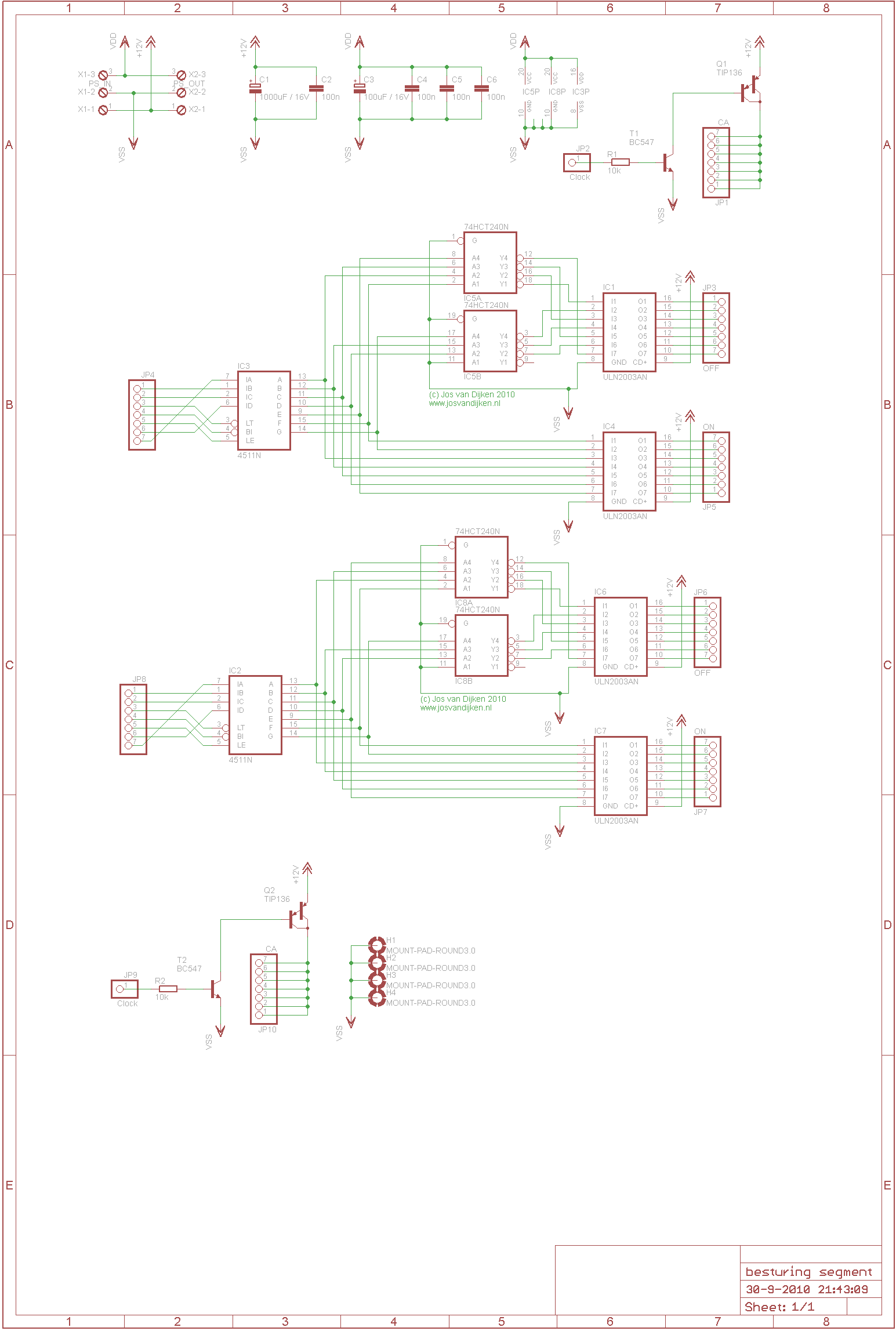

Het schema voor de aansturing van de segmenten:
![Schema](images/elektronica/EM_Klok_1/besturing_segment_320.png)

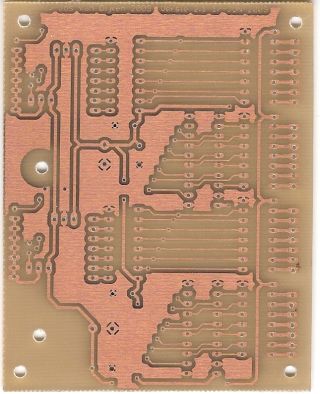

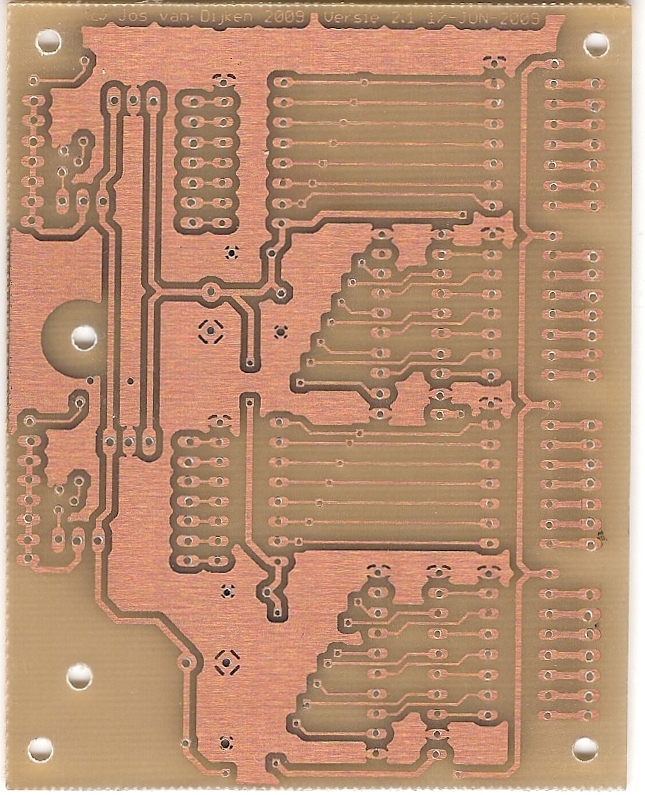

Printplaat voor segment-aansturing: 1 print kan 2 display's aansturen. Voor de klok zijn dus 2 printen nodig.
Downloads:
Reacties: Bryan Bron - 22-07-2019 17:34 Hallo Jos, ik zou graag zo'n 7 segmentenklok kopen, heeft u enig idee waar ik die kan kopen? Kim van Honschooten - 14-06-2017 09:41 Hallo Jos, ik zou graag zo'n 7 segmentenklok kopen, heeft u enig idee waar ik die kan verkrijgen? En zoniet, kan ik dan de onderdelen bij jou verkijgen om hem zelf te maken? Met vriendelijke groet, Kim van Honschooten John Lour - 26-03-2017 20:07 Hallo Jos, hoe en wanneer worden de segmenten "teruggezet" dit is mij niet duidelik. Bedankt voor een atwoord.
