Dit apparaat is niet meer in mijn bezit.
Specificaties:

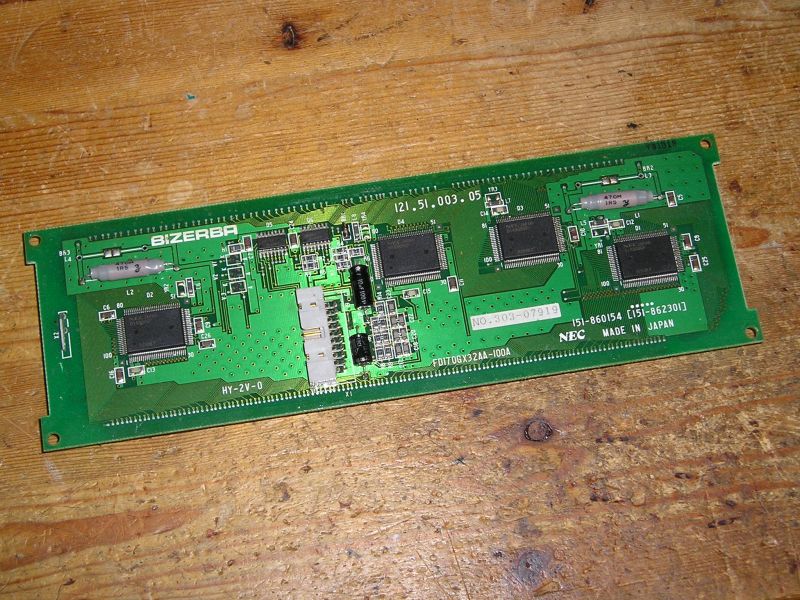

- OEM part for BIZERBA scales
- Merk: NEC
- Type: FD170GX32AA-100A
- Display type: VFD
- Resolutie: 170 x 32 pixels
- Achtergrondverlichting: Geen
- Aansturing: Klok en data
- Controller: Geen

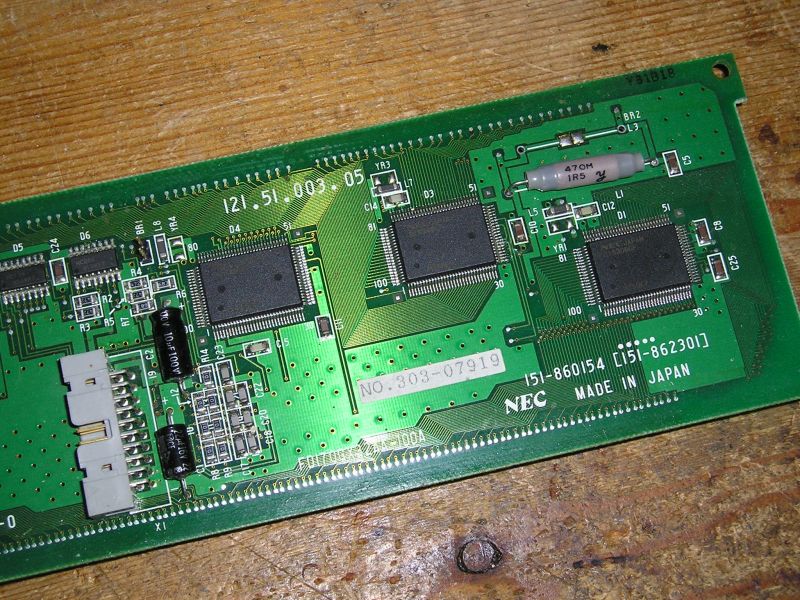

- Drivers: 4 x NEC µPD16306GF

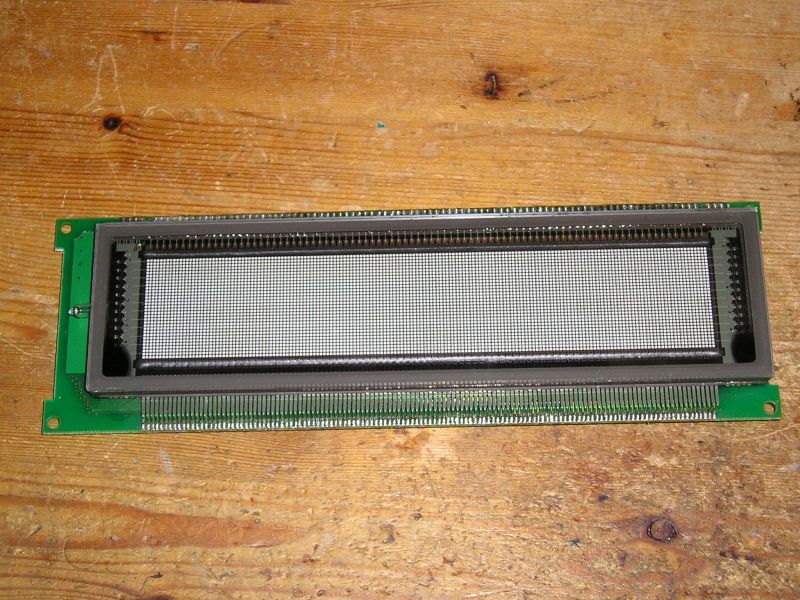

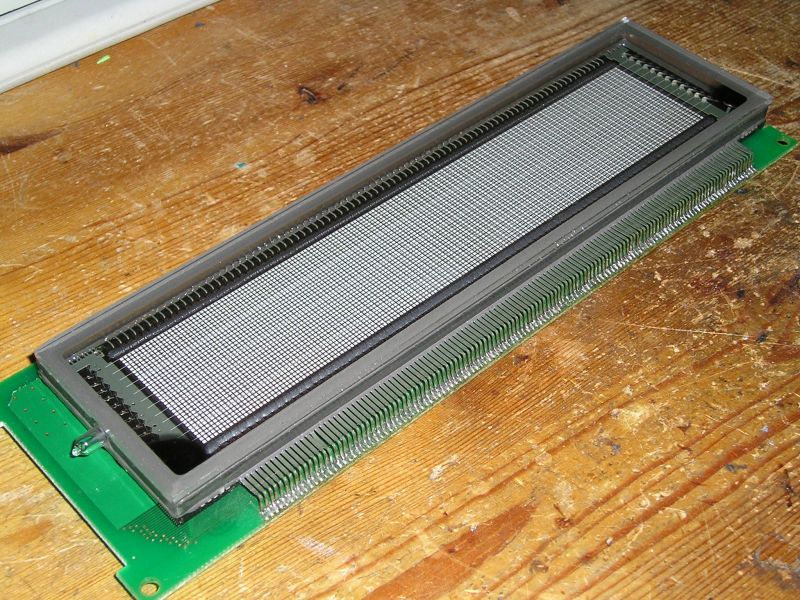

Foto's:

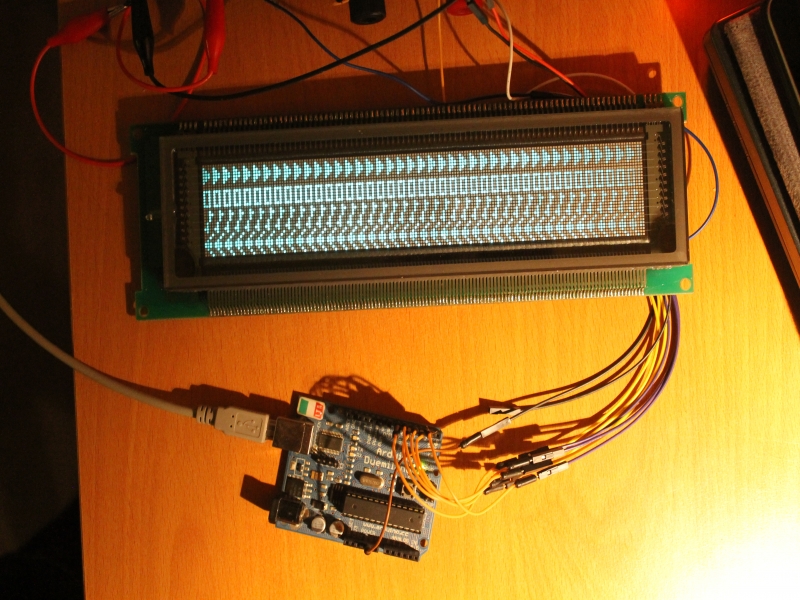

Eerste test met Arduino

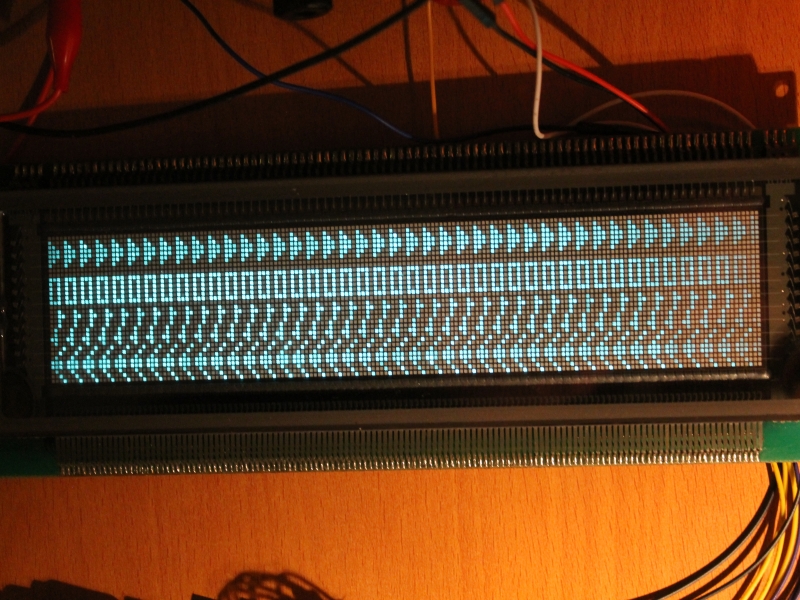

Eerste test met Arduino
Helaas is het display tijdens het reverse-engineren overleden. De controllers gingen door onbekende reden in een latch-up.
Downloads:
Datasheet NEC µPD16306GF

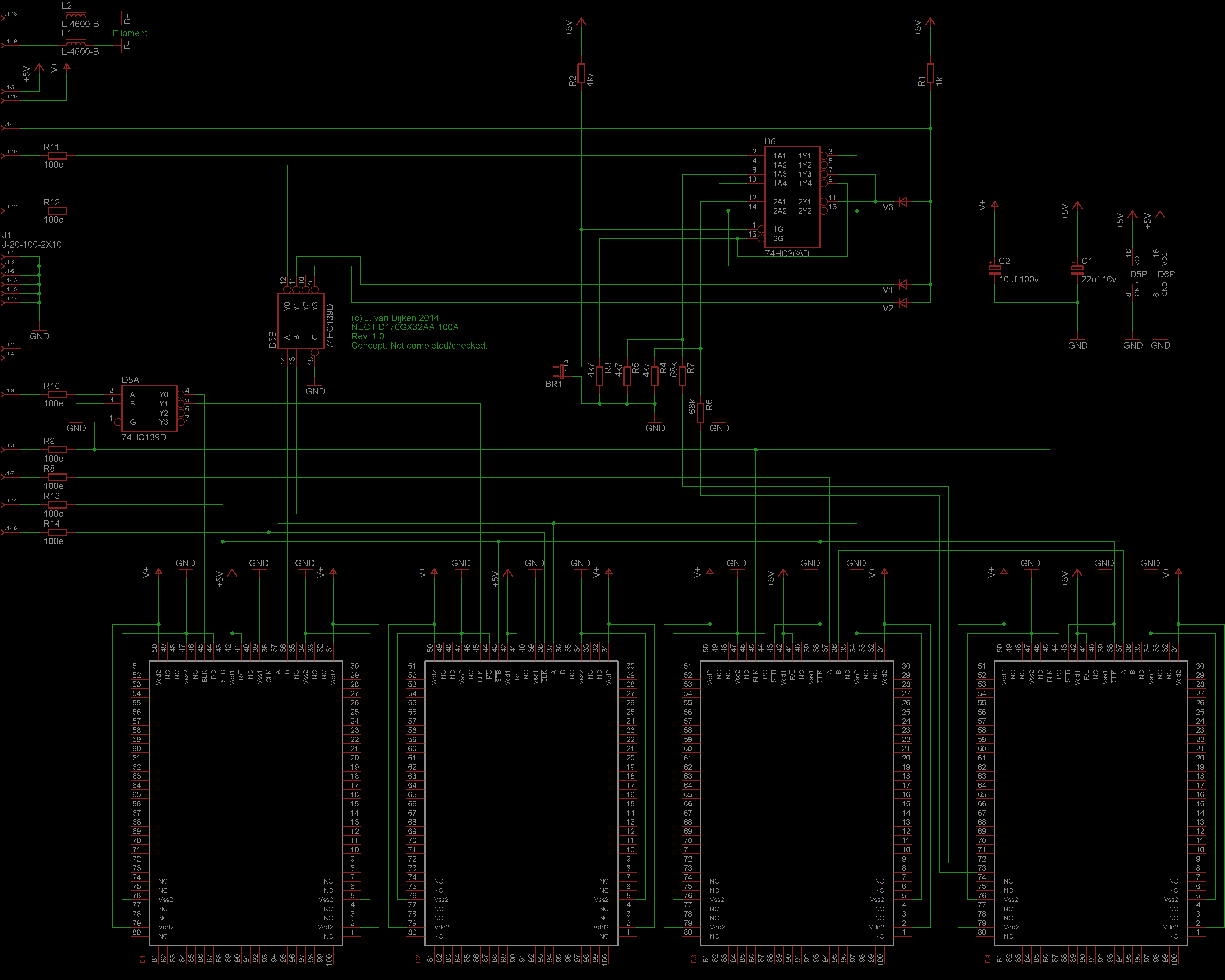

Concept schema
Szymon - 13-12-2022 23:08
Can you approximate the sequence of the bit string that allowed the display pixels to be turned on? Or maybe some code snippet for Arduino. Thanks
