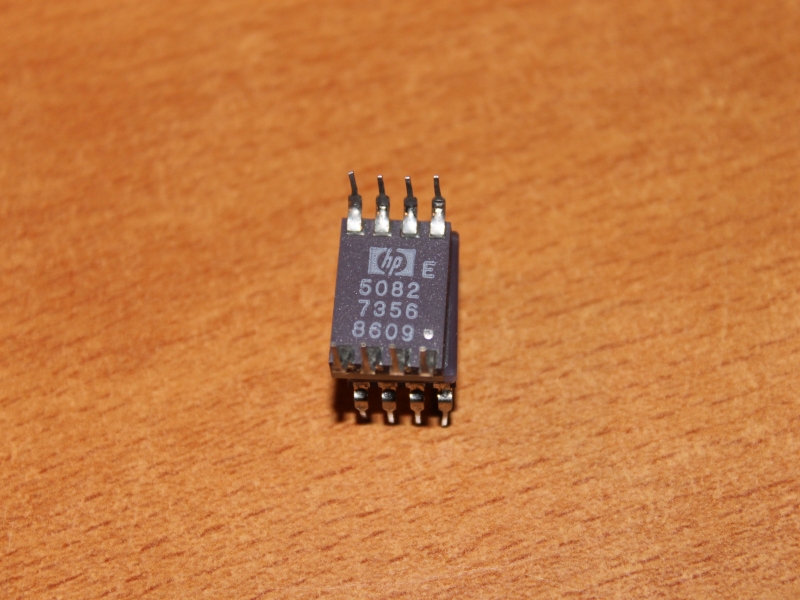

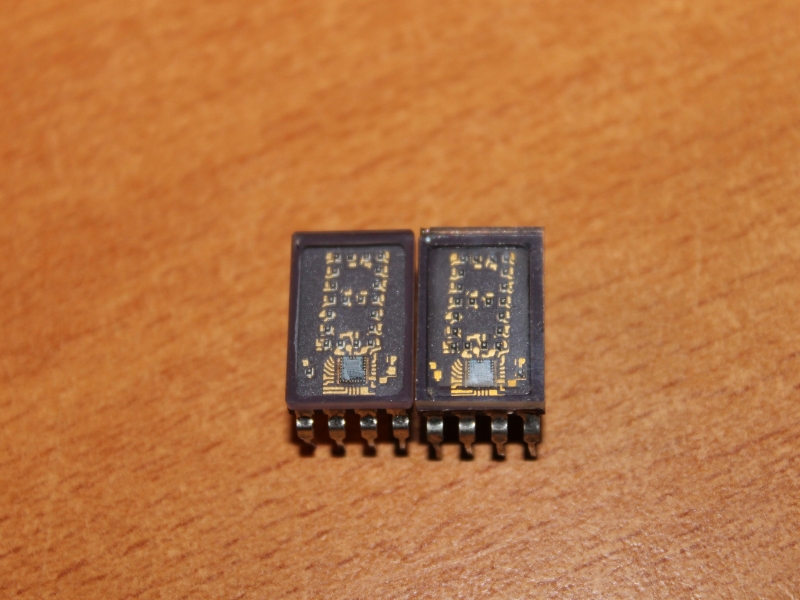

De HP 5082-7356 is een 7 segment LED Display met ingebouwde decoder/driver.
Dit display kan de decimale waarden 0 t/m 9 en een - aangeven.
Voorbeeld Arduino code voor de weergave van 0-F.

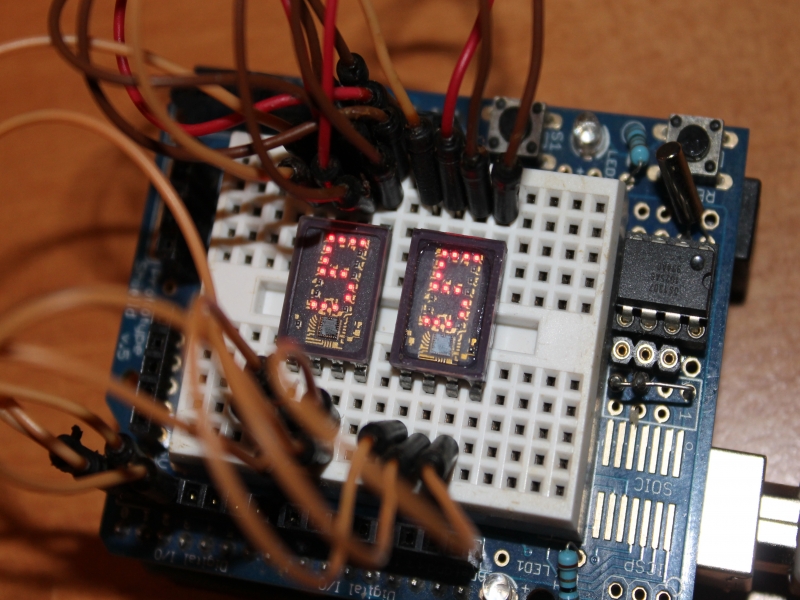

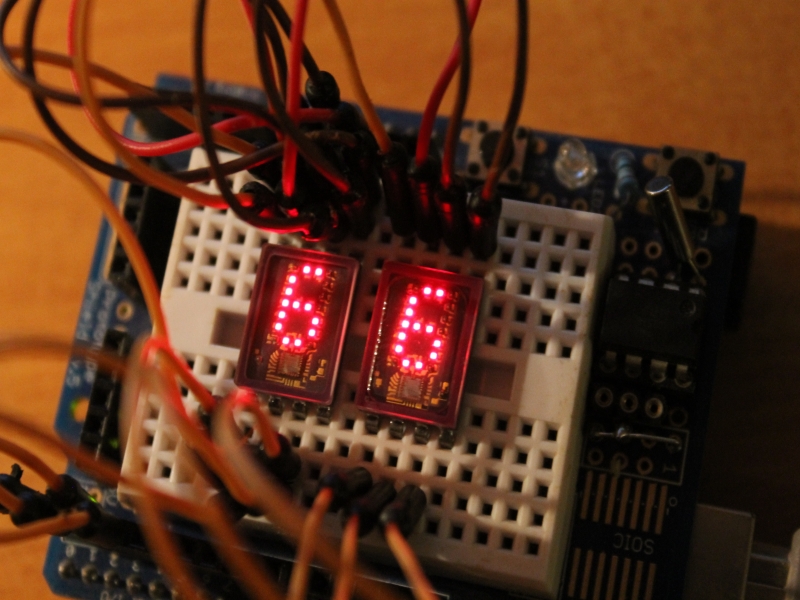

Ingangen '1', '2', '4' en '8' ziijn verbonden met Arduino pin 0-3.
Strobe is verbonden met de GND.
// HP 5082-7356 Simple Test Programm
// Display 0-9, `8` and `-`
// Jos van Dijken - 19-JAN-2014
void setup()
{
DDRD = 0b11111111;
}
void loop()
{
for(int a=0;a<16;a++)
{
PORTD = a;
delay(500);
}
}
Foto's:
Filmpjes:
Filmpje 1: Youtube
Downloads:
Datasheet HP 8052-7356
