Philips N4302
Specificaties:
- Aantal sporen: 2
- Bandsnelheid: 9,5 cm/s
- Aansluitingen: radio, microfoon, luidspreker, platenspeler
- Bouwjaar: ± 1969
- Spoelgrootte: 15 cm

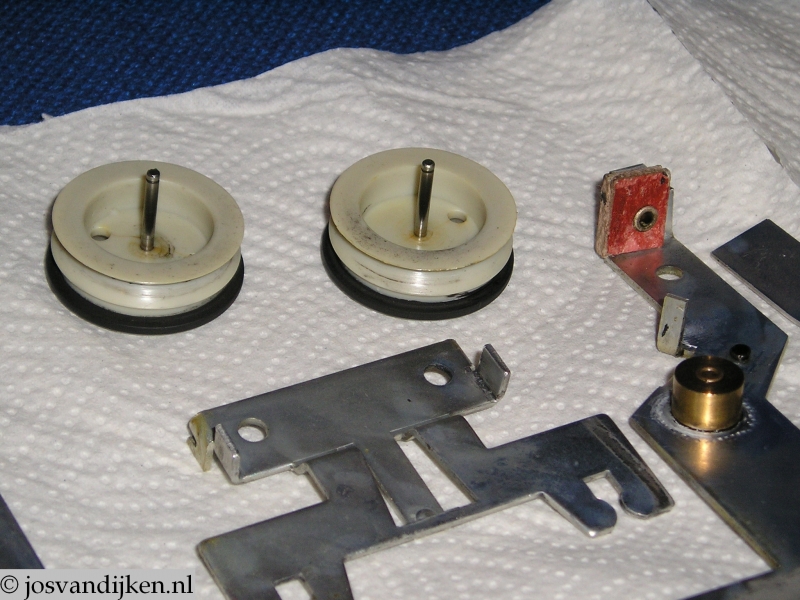

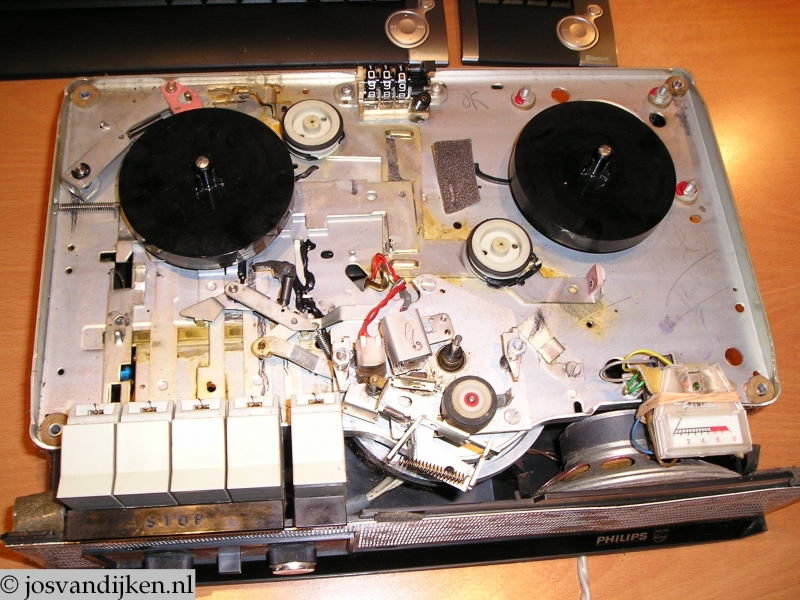

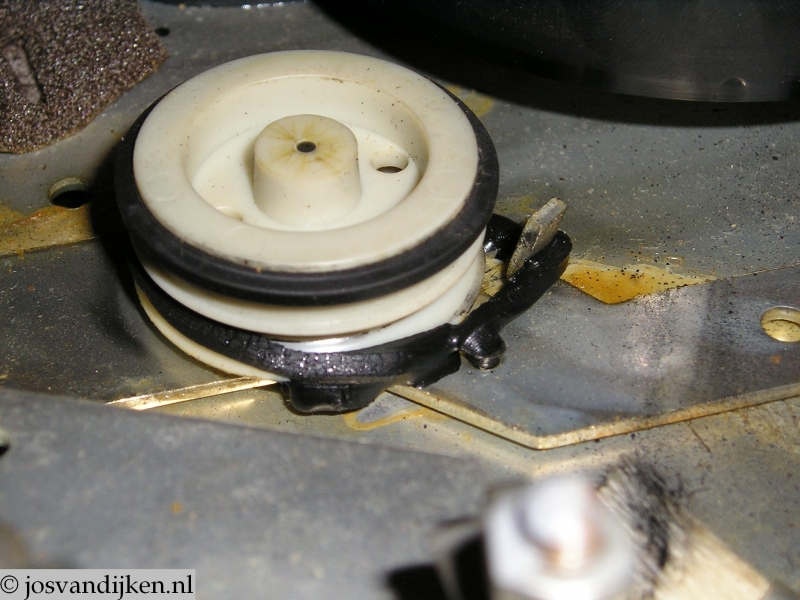

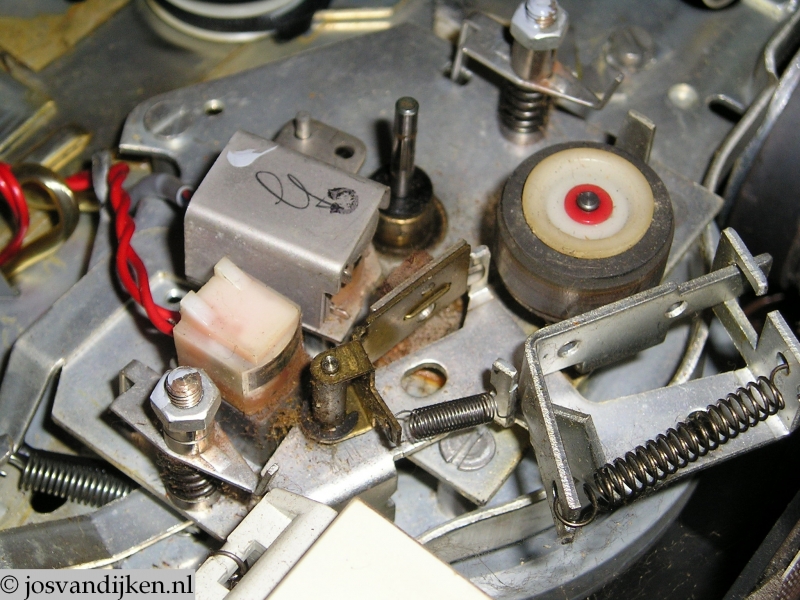

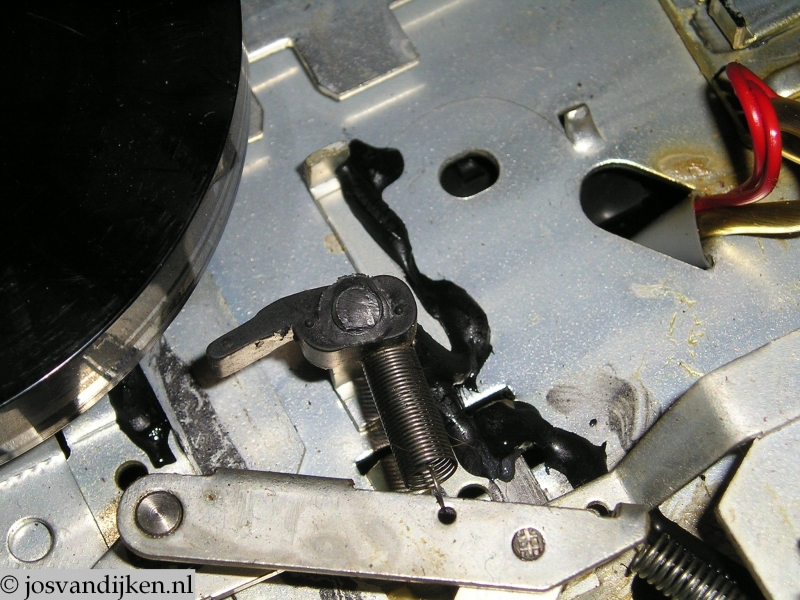

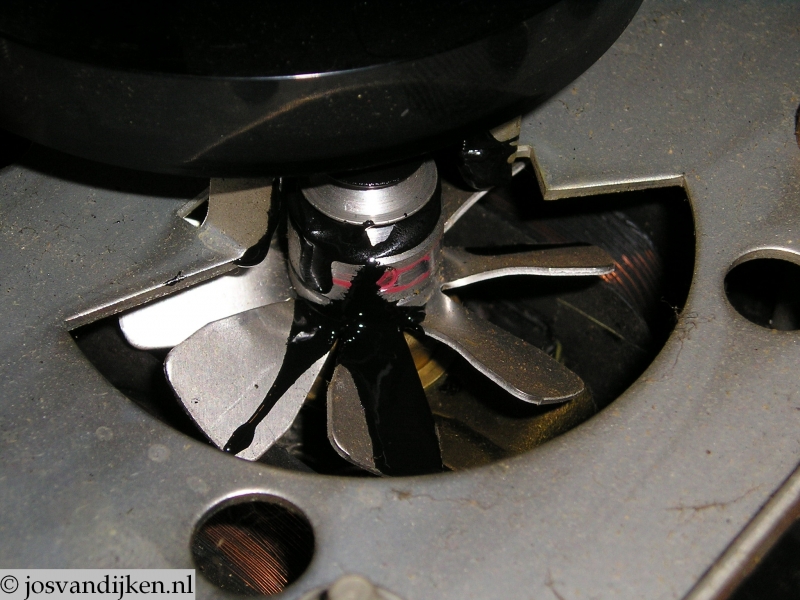

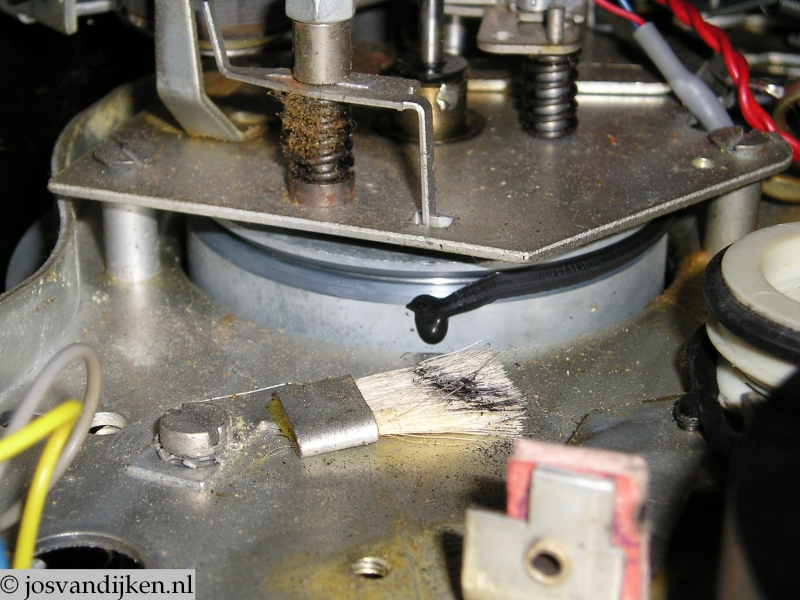

Helaas zijn de aandrijfsnaren nogal vergaan... Deze moeten dus vervangen worden. Verder moet het mechaniek even worden schoongemaakt. Ook zitten er wat aluminium afwerkplaatjes los.

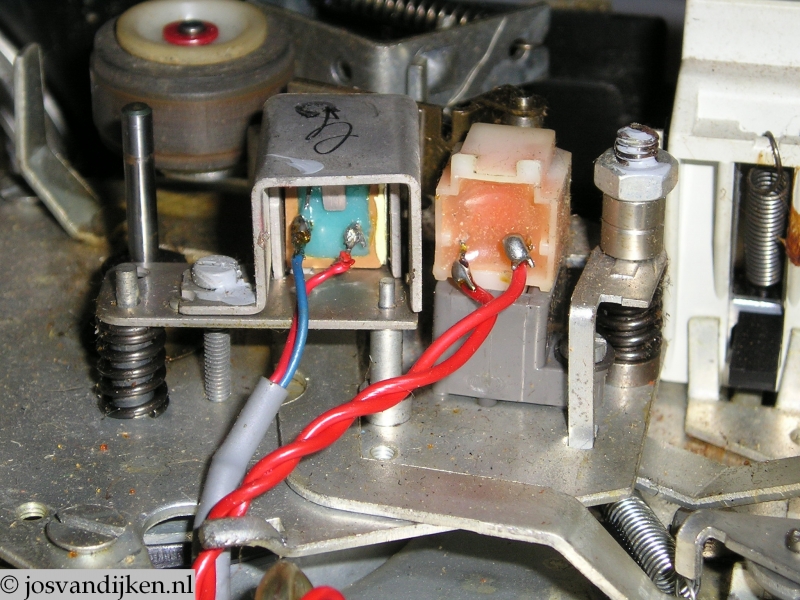

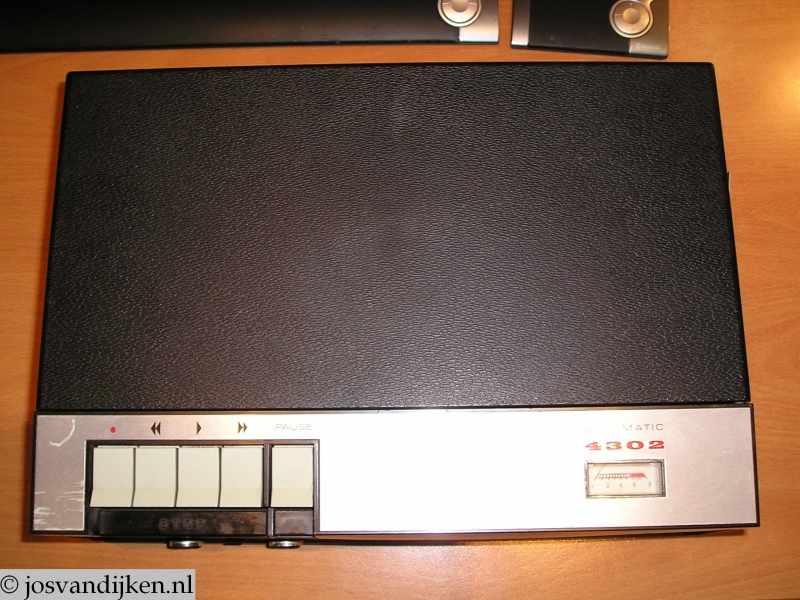

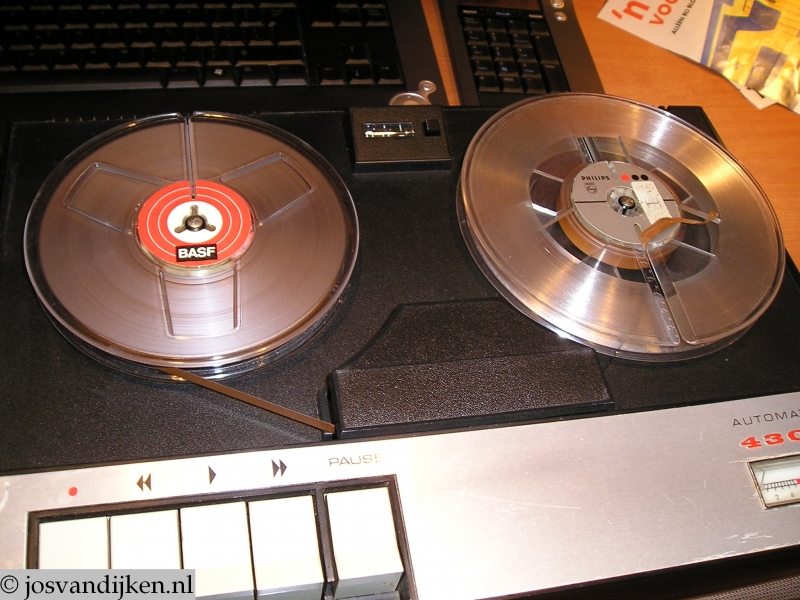

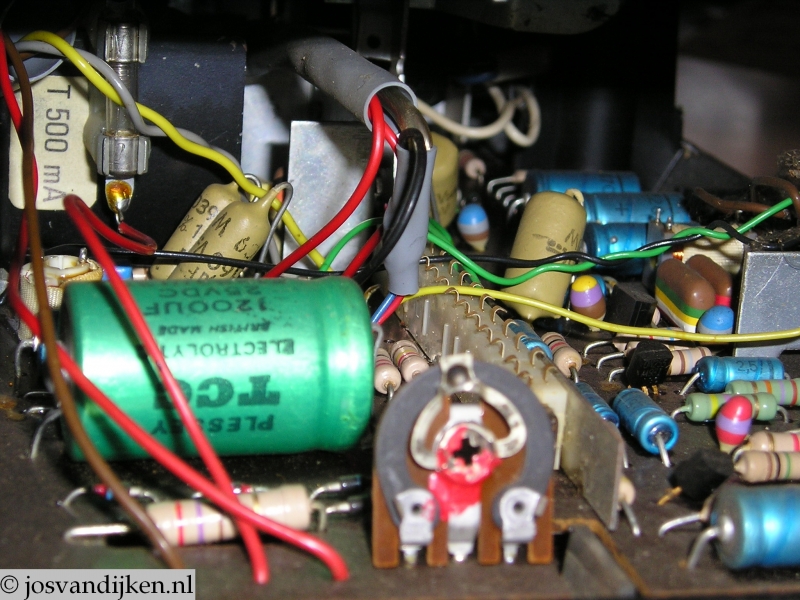

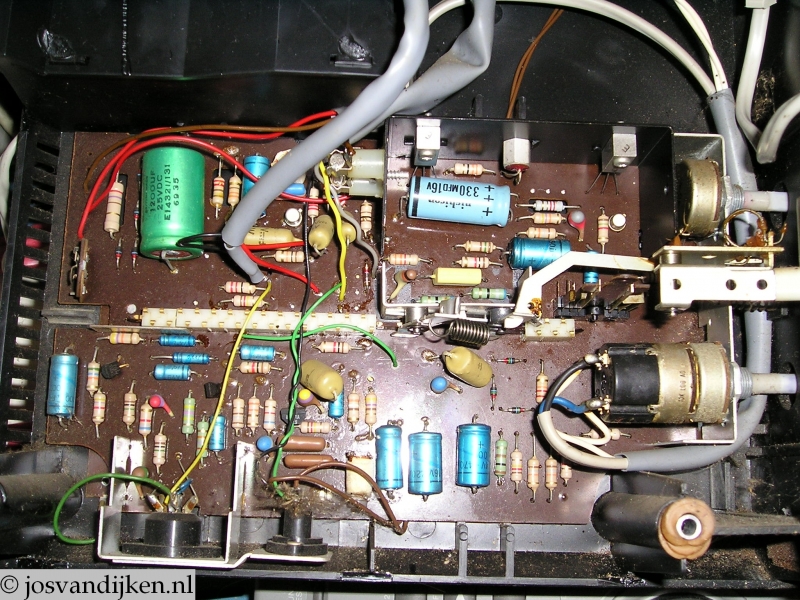

Foto's:
Update 09-NOV-2008:

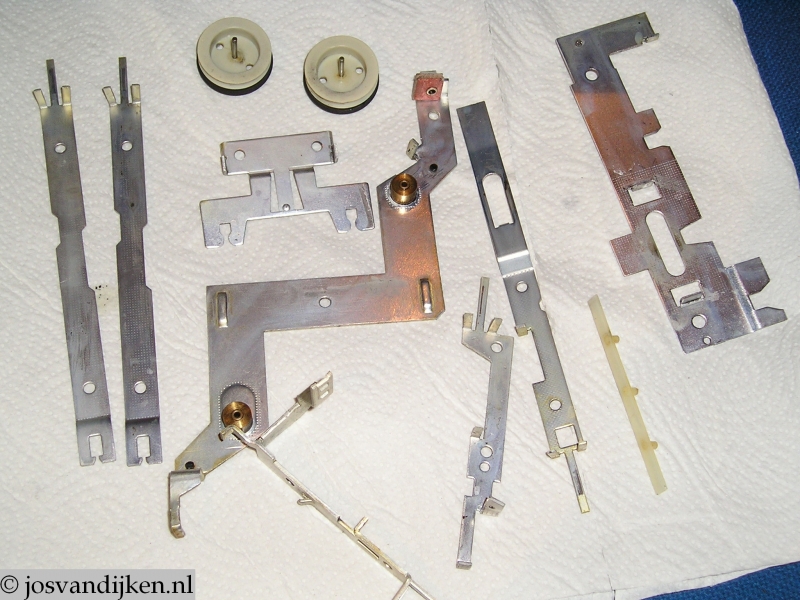

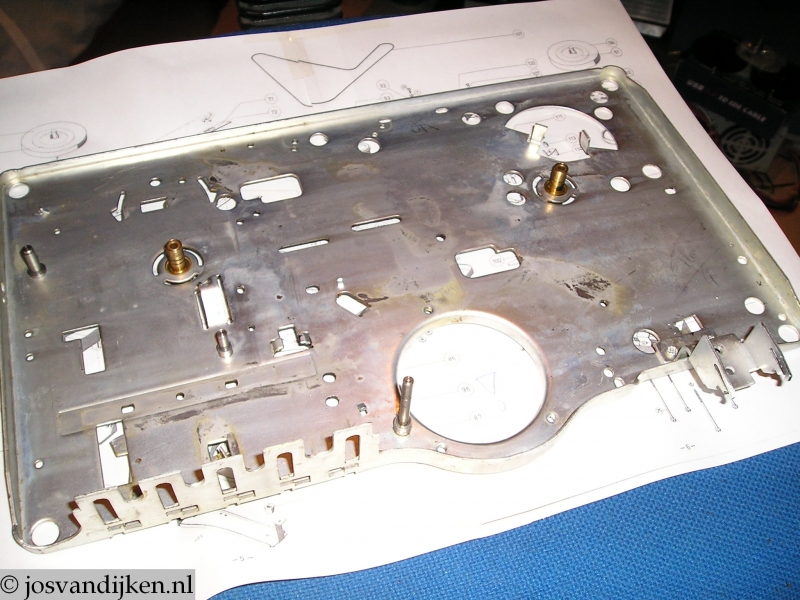

Al het aluminium is inmiddels vastgezet. ook is het binnenwerk en het mechaniek weer helemaal schoon. Nu alleen nog even nieuwe snaren vinden...
Inmiddels zijn de nieuwe snaren gemonteerd, en werkt de recorder weer zoals het hoort.
Downloads:
Service Manual Philips N4302 (Duits)
Reacties: Pim - 01-07-2024 11:14 Bijzonder apparaat waarvan bij die van mij de aandrukrol versleten is. Waar zou ik die kunnen bestellen ? Jos van Dijken - 11-08-2024 23:34: Een nieuw rubber is bijvoorbeeld hier te bestellen: https://shop.mfbfreaks.com/product/philips-n4302-aandrukrol-rubber/ Hans Verlaan - 14-01-2022 19:04 Ik heb een Kloon de Aristona AR 9106, de VU-meter staat vast, het geluid is zeer gering, het loopwerk is goed en optisch is die fraai. Zou hem door een hobbyist een servicebeurtje laten willen geven. BVD voor uw reacties en/of suggesties. Tonivo - 06-02-2021 14:21 Inderdaad leuk artikel, wij hebben ook zo’n bandrecorder, doet het momenteel niet. Waar kunnen we snaren verkrijgen? Jos van Dijken - 07-02-2021 09:54: De nieuwe snaren heb ik gehaald bij www.jvanschaikconsultancy.nl Tonivo - 06-02-2021 14:21 Inderdaad leuk artikel, wij hebben ook zo’n bandrecorder, doet het momenteel niet. Gerrit Veneberg - 01-08-2020 10:49 Leuk artikel. Ik heb hier zelf ook nog deze bandrecorder staan. Aangeschaft in 1970 dus 50 jaar oud. Heb jaren geleden de snaren al eens vervangen en nu net na jaren het ding weer eens aangezet. Werkte nog allemaal behalve de bandteller. Hiervan was het snaartje defect. En het tel mechanisme was er vuil. Leuk om ook het schema eens te kunnen bestuderen. Had ik eigenlijk nooit opgezocht. Ik repareer namelijk allerlei electronica en bouw zelf buizen versterkers. Groet Gerrit Veneberg
