Bouwjaar: ± 1960
Specificaties:
Buizen: ECC85, ECH81, EF89, EBF89, EAA91, ECC83 EL84, EL84, EM80, EZ81.
Golfbereiken: LG, MG, KG van 16 - 50 meter, FM van 87,5 - 101 MHz.
Middenfrequent: 10,7 MHz; 452 kHz.
Luidsprekers: 2x AD 3800 AM
Resonantiefrequenties: 70 en 60 Hz
Frequentiebereik versterker: 35 - 12.000 Hz
Vermogensbandbreedte: 70 - 12.000 Hz
Uitgangsvermogen bij 800 Ohm: 2 x 3 Watt RMS
Kast: Bruin gelakt met lichtgrijze zachte kunststof bovenlaag.
Afmetingen: 61 x 26,5 x 29 cm
Verbruik: 95 Watt
(Bron: radiocollection.net)
Foto's:

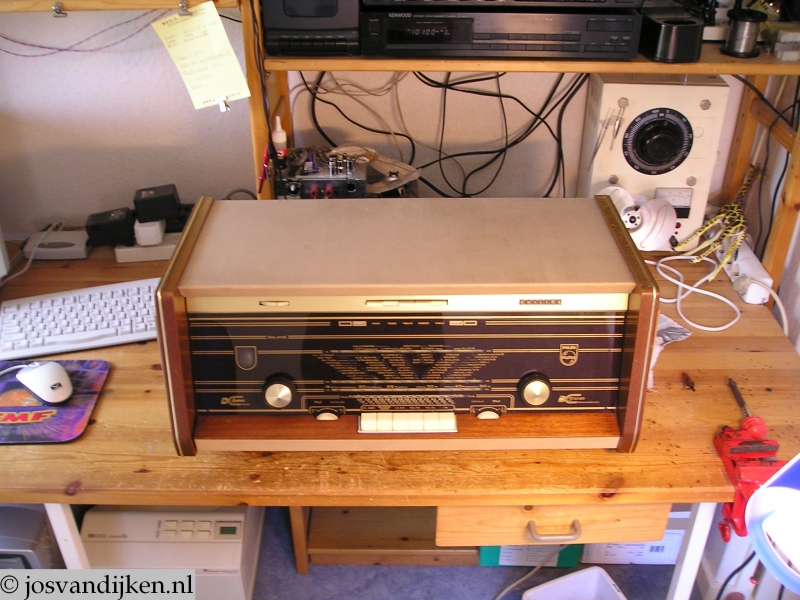

De voorkant van de radio

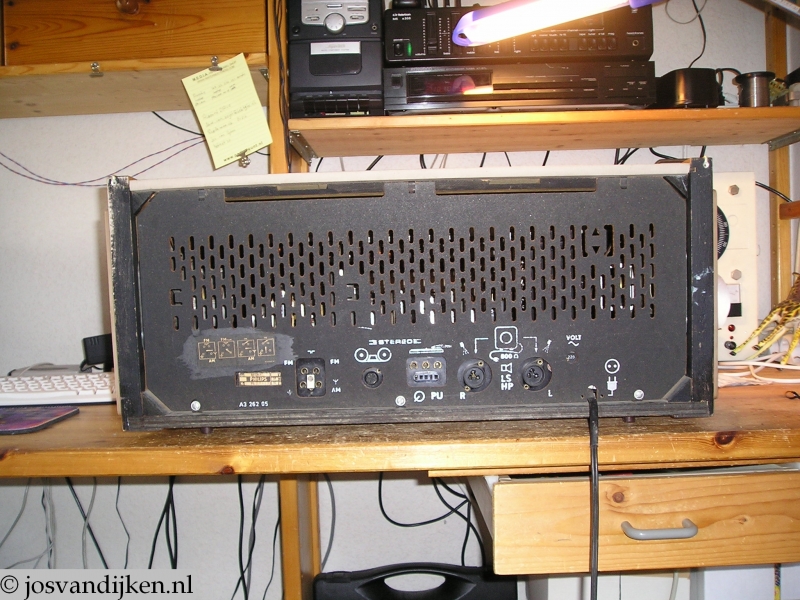

De achterkant
Aansluitingen voor externe speakers

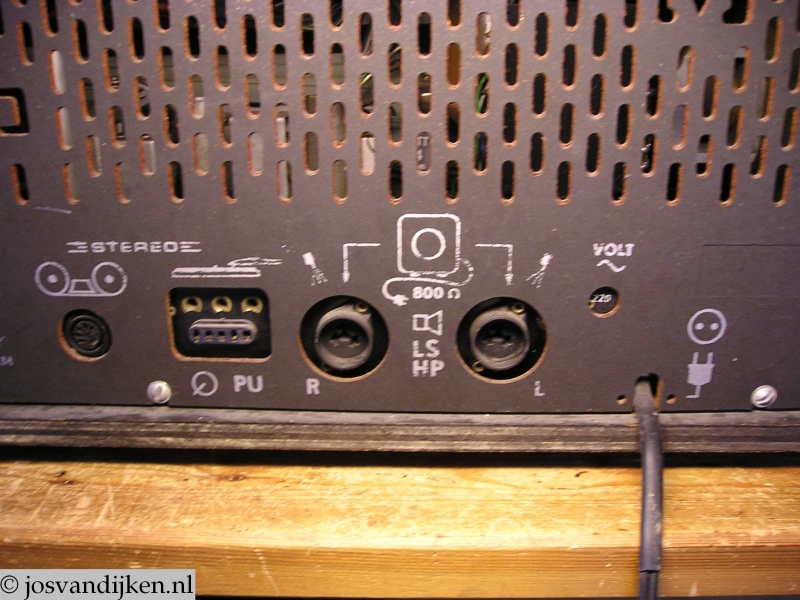

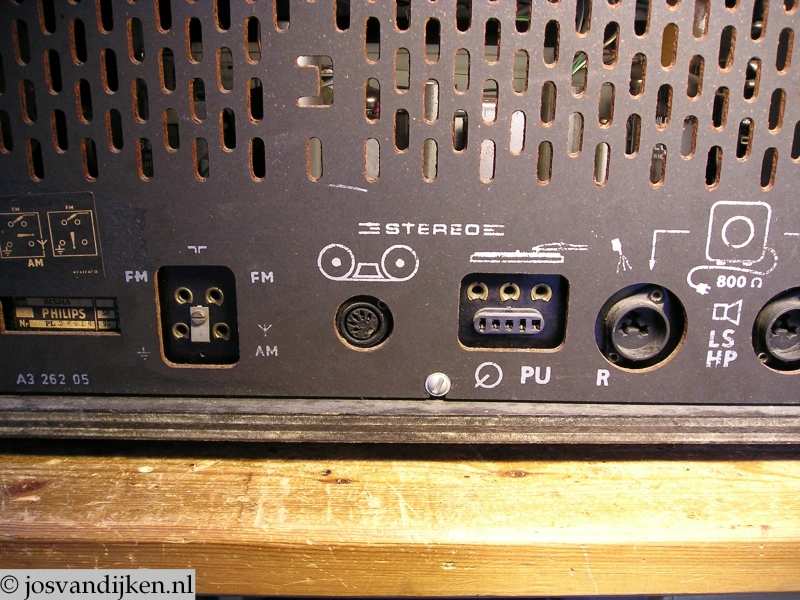

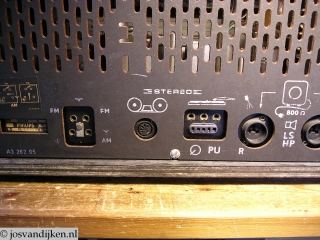

Pick-up, Bandrecorder (DIN) en de antenne aansluiting

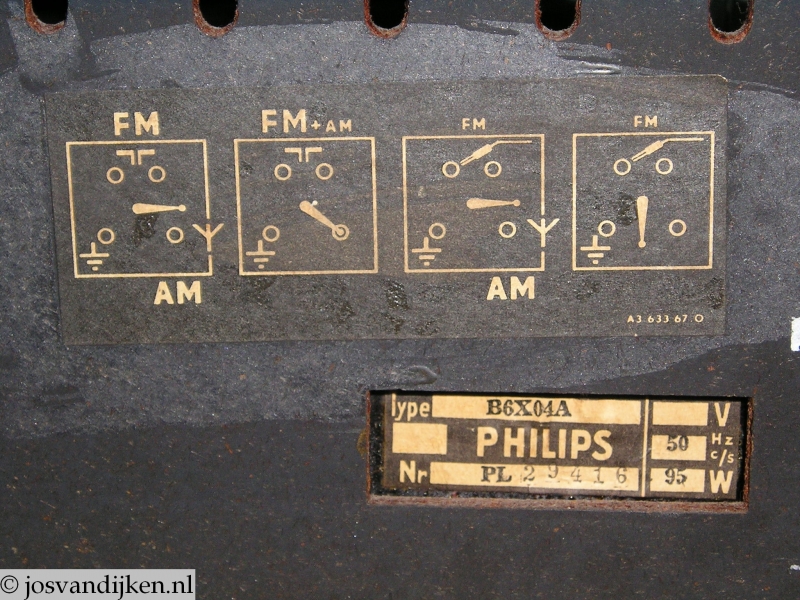

Het typeplaatje

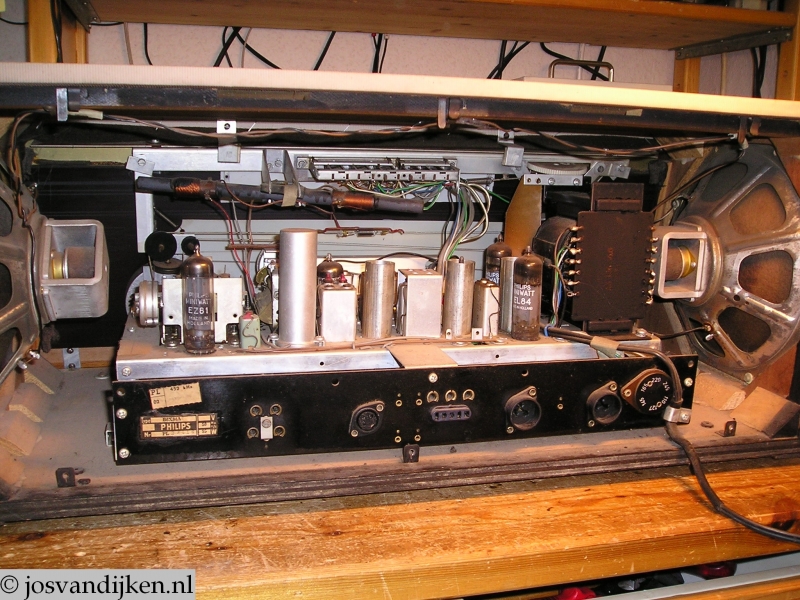

De binnenkant

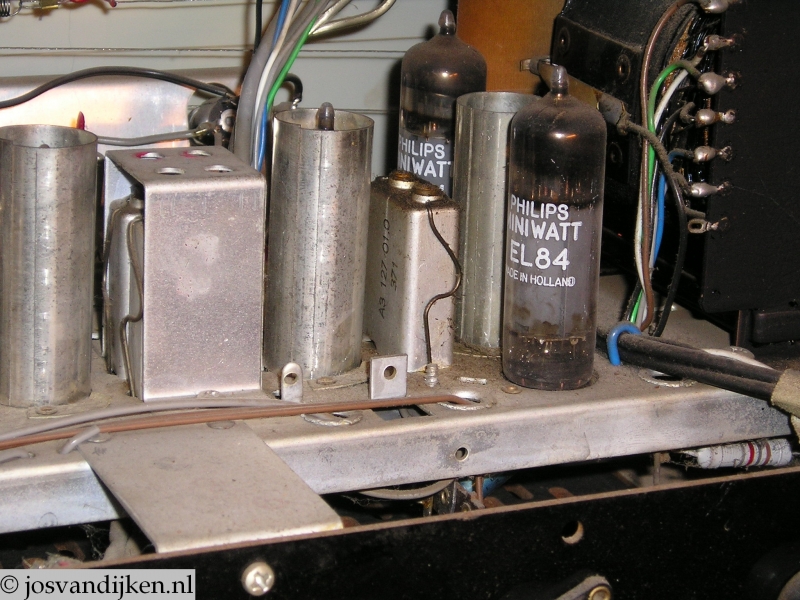

De 2 eindbuizen

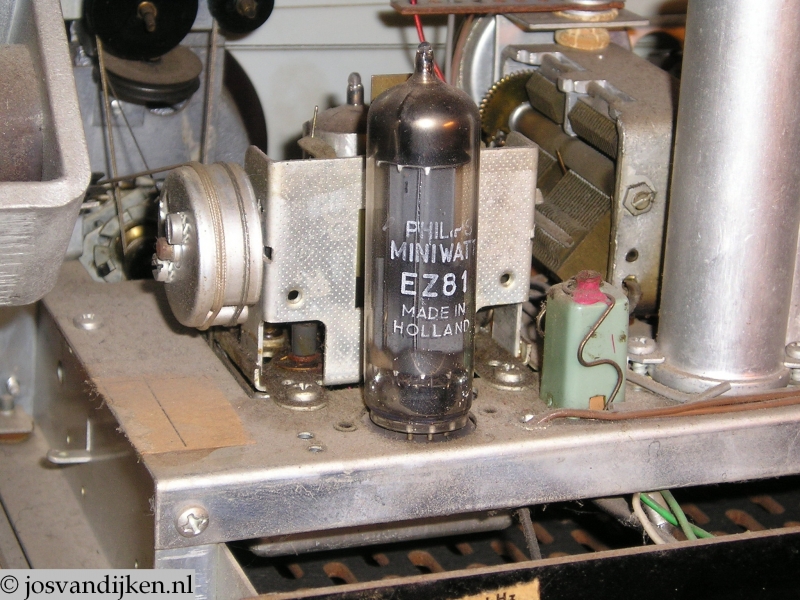

De gelijkrichter en afstemeenheid

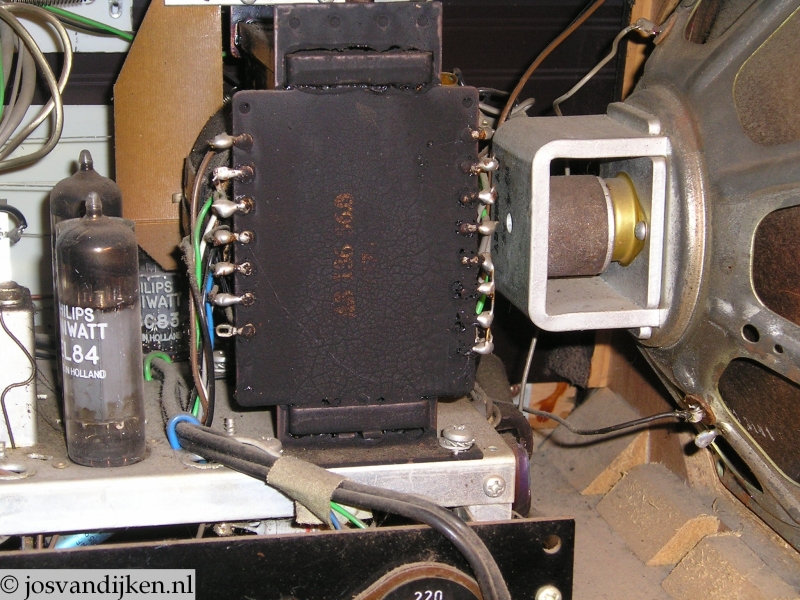

De voedingstrafo

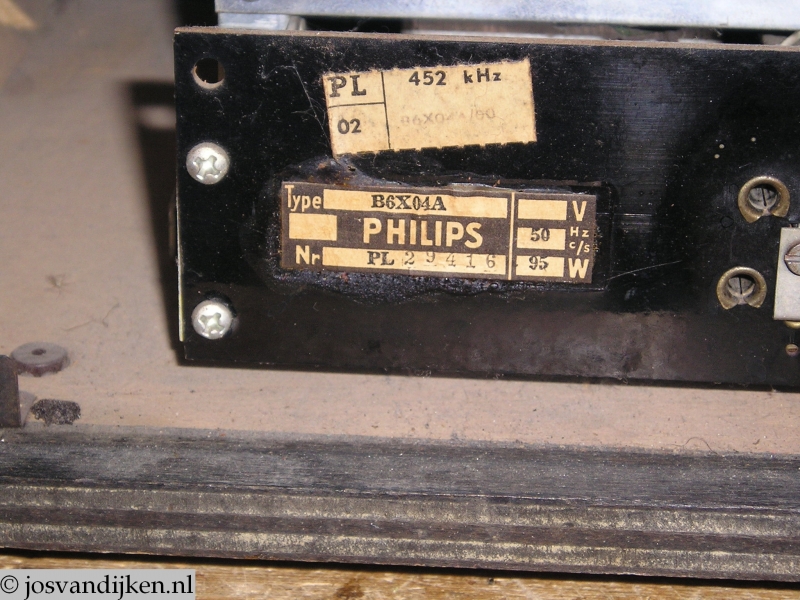

Het typeplaatje

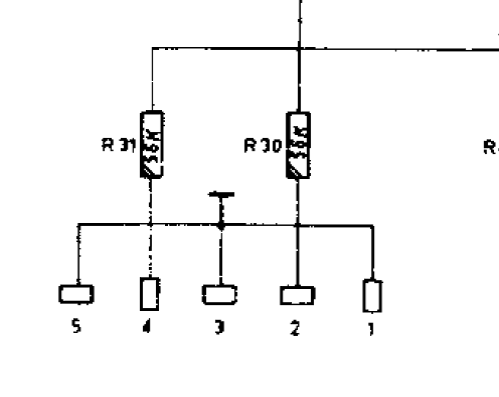

Pick-up aansluiting:
1, 3 en 5 zijn dan massa.
2 en 4 zijn de signaal ingangen.
Het schema vermeld niet wat links of rechts is. Dit zal proefondervindelijk vastgesteld moeten worden.
(waarschijnlijk 4 links, 2 rechts)
Reacties:
Leonard - 21-03-2021 20:53
Jos, weet jij het aansluitschema voor de pick up (onderste stekker), alvast bedankt
